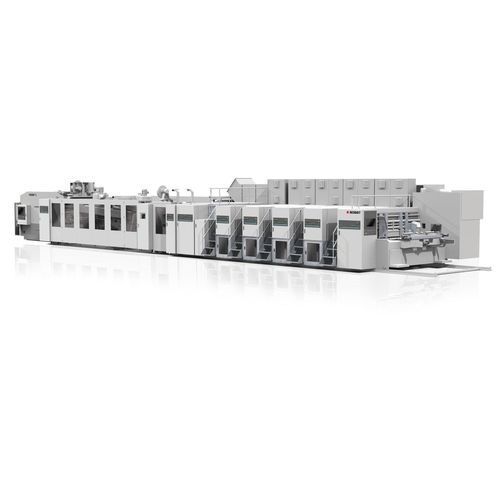

Línea de confección de cartón VISIONFFG

automáticaasistida por ordenador

Descripción general
El VISIONFFG Rapidset es una solución completa de conversión RSC diseñada para producción en línea desde el alimentador hasta el paletizador. Integra flexo/impresión, troquelado y plegadora-pegadora con funciones de ajuste rápido para mantener la geometría y la calidad del plegado.

Ventajas clave

• Conversión inline completa: desde el prealimentador automático hasta el paletizado, reduciendo la manipulación manual.
• Alta productividad: fácil de configurar y operar, hasta 18.000 hojas/h.
• Producción rentable de cajas con control del plegado y garantía de resistencia.

Características

• Secuencia completa de conversión: prefeeder → flexo/impresión → ranurado/troquelado → plegadora-pegadora → paletizador.
• Sistema Rapidset para cambios rápidos de planchas de impresión y tensión automática de las mismas.
• Troqueladora superior con Posilock® para posicionamiento y bloqueo rápidos; tiempo reducido de cambio de herramienta.
• Ranuradora con precorte en 3 pasos para reducir desgarros y extensión automática de la solapa de cola con amplio rango de ajuste.
• Plegadora-pegadora: control de huecos mediante rodillos de medición perfilados y correas de plegado inferiores con motor independiente para minimizar el fishtailing.
• Manipulación de paquetes: expulsor contador superior y sistema de apilado, amortiguación en tope frontal y sopladores para un conteo preciso a velocidad nominal.
• Interfaz de usuario: HMI con pantalla táctil a color para operación intuitiva y control completo del proceso.

Especificaciones del producto
Materiales procesados: cartón ondulado — de 1,2 a 9 mm (1)
Tipo de flauta: Simple, Doble A, B, C, D, E, AB, AC, BC, EB (1)
Capacidad - Velocidad: 18.000 hojas/h
Tamaño de impresión: 890 x 2380 mm
Longitud de la hoja “L”: 600 a 2545 mm
Ancho de la hoja “l”: 280 a 890 mm
Dimensiones — Longitud: 24,6 m
Dimensiones — Ancho: 6,3 m
Dimensiones — Altura: 2,9 m

Notas
(1) Los valores pueden variar según la configuración.

Especificaciones técnicas

• Línea completa de conversión: prefeeder → flexo/impresión → ranurado/troquelado → plegadora-pegadora → paletizador.
• Cambio de plancha Rapidset para reducir tiempos muertos.
• Sistema de bloqueo de troquel Posilock® para cambios rápidos de troquel.
• Alimentador sin aplastamiento del borde delantero para garantizar la resistencia de la caja.
• Opciones de troquel superior e inferior para mayor flexibilidad de producción.
• Sistema de afilado del yunque disponible.
• Extensión automática de la solapa de cola con amplio rango de ajuste.
• Cintas inferiores de plegado con motorización independiente para minimizar el fishtailing.
