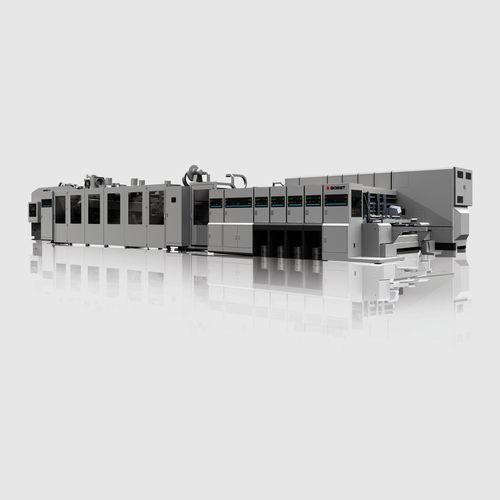

Máquina de conversión NOVAFFG

Resumen
El NOVAFFG es una máquina convertidora RSC en línea diseñada para la producción eficiente de cajas corrugadas de tamaño medio a grande. Su disposición compacta y huella optimizada facilitan la integración en planta y ofrecen hasta 18.000 cajas por hora según la configuración.

Beneficios clave

• Adecuada para producción de RSC de tamaño medio a grande
• Tecnología de conversión en línea con menores requisitos de mantenimiento
• IHM intuitiva con pantalla táctil en color para manejo sencillo
• Rápida puesta a punto y velocidad de hasta 18.000 uds/h
• Huella compacta y disposición de planta optimizada
• Funcionamiento eficiente en consumo energético

Ratio precio/rendimiento oportunista

• Plegado y ranurado precisos y consistentes
• Menor tiempo de ajuste con Posilock® y extensión automática de solapa de cola
• Opciones de troquelado: troquel superior o inferior
• Producción de bultos estable y continua

Características

• Alimentación precisa para tipos de flauta desde E-flute hasta doble pared con pocas piezas de desgaste
• Extensión de solapa de cola automatizada y Posilock® para posicionamiento rápido; cambio de herramienta de troquel en menos de 2 minutos
• Troquel superior para mejor expulsión de desechos o troquel inferior para ranuras transversales internas; rectificado de yunque opcional
• Controles fáciles de usar: primera hoja vendible, IHM gráfica en color, control total de la máquina
• Slotter robusto con 4 pares de ejes y ranurado en 3 pasos; rodillo de referencia de plegado perfilado y cintas inferiores con motorización independiente para minimizar el fishtailing
• Huella optimizada con tren de engranajes alimentador-troquelador y vacío ajustado automáticamente según dimensiones del tablero
• Manipulación de bultos fluida: expulsor superior, sistema de amortiguación en tope delantero, control de velocidad de escuadrado trasero por operador y tres sopladores longitudinales

Especificaciones del producto
Materiales procesados | Cartón corrugado: 1,2 - 9 mm (1)
Tipo de flauta | A, B, C, D, E, AB, AC, BC, EB, Simple, Doble (1)
Capacidad - Velocidad (uds/h) | 15000 | 18000 uds/h
Impresión - Tamaño de impresión | máx. 890 x 2380 mm
Tamaños de hoja - Longitud “L” | 600 - 2545 mm
Tamaños de hoja - Ancho “l” | 280 x 890 mm
Dimensiones - Longitud | 19,2 m
Dimensiones - Ancho | 5,3 m
Dimensiones - Altura | 2,9 m

Notas
(1) Dependiendo de las propiedades del material

Especificaciones técnicas

• Material procesado: cartón corrugado, rango de espesor 1,2–9 mm
• Tipos de flauta admitidos: A, B, C, D, E, AB, AC, BC, EB, Simple, Doble
• Velocidades máximas: 15.000 o 18.000 uds/h (dependiente de la operación)
• Tamaño máximo de impresión: 890 x 2380 mm
• Longitud de hoja (L): 600 – 2545 mm
• Ancho de hoja (l): 280 x 890 mm
• Dimensiones máquina: Longitud 19,2 m · Ancho 5,3 m · Altura 2,9 m
• Mejoras de puesta a punto: Posilock® para posicionamiento y bloqueo rápido; extensión automática de solapa de cola
• Opciones de troquelado: troquel superior o inferior; sistema de rectificado de yunque
• Alimentación y plegado: slotter robusto (4 pares de ejes, ranurado en 3 pasos), rodillo de referencia de plegado y cintas inferiores con motorización independiente
• Manipulación de bultos: expulsor superior, amortiguación en tope delantero, control de velocidad de escuadrado trasero, 3 sopladores para estabilización
