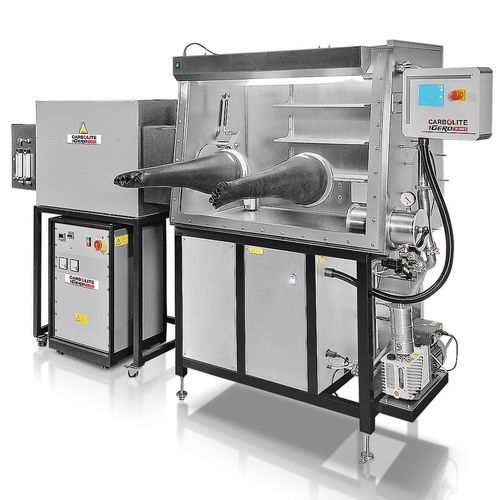

Caja de guantes con atmósfera controlada

totalmente automatizada

Descripción general
Carbolite ofrece sistemas de cámara de guantes personalizados integrados con hornos tubulares (hasta 1800°C) y hornos de cámara (hasta 3000°C). Las unidades se adaptan a los requisitos del proceso del cliente y pueden especificarse para atmósferas inertes o reactivas controladas.

Control y automatización
Todos los sistemas están disponibles en versiones manual, semi-automática o totalmente automatizada con PLC. Se ofrecen controladores de flujo másico para una dosificación de gas precisa y repetibilidad de proceso.

Atmósfera de gas y seguridad
El control de gas inerte se incluye como estándar. Los gases inertes habituales son nitrógeno o argón a ligera sobrepresión para proteger las muestras de la oxidación. Se dispone de paquetes de seguridad completos para gases reactivos como H2, CO, CO2, H2S, H2O, CH4 y eteno.

Opciones de vacío
Se pueden montar bombas turbo de alto vacío para aplicaciones que lo requieran: disponibles para integraciones en hornos tubulares hasta 1450°C y en hornos de cámara hasta 2200°C.

Configuración de la cámara de guantes
El tamaño de la cámara de guantes, el número y tamaño de las esclusas y el número de guantes se adaptan a los requisitos del cliente. Las atmósferas y presiones alcanzables están limitadas por las normas habituales de construcción de cámaras de guantes. Está disponible la operación a depresión para protección del personal cuando se requiera.

Conceptos de carga

• Carga horizontal de la cámara del horno a través de la pared lateral o trasera de la cámara de guantes.
• Carga vertical con el horno ubicado encima de la cámara de guantes; un mecanismo de transferencia automatizado sitúa la muestra dentro de la cámara.

Ejemplos / Instalaciones típicas
Las instalaciones típicas incluyen hornos de cámara de carga frontal integrados con cámaras de guantes, hornos tubulares de carga frontal con cámaras de guantes integradas (longitudes calefactadas y diámetros de tubo definidos por proyecto), vistas detalladas de mecanismos de carga y esclusas, hornos emparejados en cámaras de guantes para procesos industriales exigentes y hornos tubulares verticales de gran longitud integrados con cámaras de guantes con zonas calefactadas múltiples.

Especificaciones

• Rangos de temperatura: hornos tubulares hasta 1800°C; hornos de cámara hasta 3000°C.
• Opciones de control: manual, semi-automático, PLC totalmente automatizado con controladores de flujo másico.
• Control de gas inerte incluido; gases inertes típicos: nitrógeno o argón (ligera sobrepresión).
• Paquetes de seguridad para gases reactivos disponibles: H2, CO, CO2, H2S, H2O, CH4, eteno.
• Capacidad de vacío: bombas turbo de alto vacío para hornos tubulares hasta 1450°C y hornos de cámara hasta 2200°C.
• Personalización de la cámara de guantes: tamaño configurable, número/tamaño de esclusas, número de guantes.
• Conceptos de carga: carga horizontal por pared lateral/trasera; carga vertical con horno encima de la cámara de guantes y transferencia automática de muestras.
• Integración del sistema: compatible con tipos de hornos tubulares y de cámara y múltiples opciones de control/automatización.
