Ventana de inspección de infrarrojos

termográfica

Bocas y ventanas de observación estándar
Para hornos de hasta 700°C existen varias opciones estándar de bocas y ventanas de observación. En hornos no estancos se pueden instalar pasamuros para cables de 6, 36 o 48 mm de diámetro en la pared lateral y ventanas en la puerta del horno cuando proceda. Para la mayoría de hornos de cámara estándar de hasta 1800°C, las bocas de observación en la pared trasera o en la cubierta están disponibles bajo pedido.

Ventanas de vidrio de cuarzo hasta 1100°C
Se pueden suministrar ventanas de vidrio de cuarzo para hornos tubulares y otros tipos aplicables hasta 1100°C bajo pedido, proporcionando acceso óptico en zonas de alta temperatura.

Bocas para termopares y observación
Las bocas de observación pueden montarse en las puertas de la mayoría de hornos de cámara hasta 1800°C, con o sin ventanas de cuarzo según el tamaño. También se pueden instalar termopares a través de la pared trasera de muchos hornos de cámara; están disponibles bocas de calibración para validar procesos.

Termopares deslizantes hasta 1500°C
El termopar deslizante es una opción estándar para hornos de cámara al vacío controlados por pirómetro. Se sitúa en la zona caliente para proporcionar medida y control precisos hasta 1500°C y se retrae automáticamente por encima de 1500°C para que el pirómetro asuma la medición de temperatura.

Pirómetros hasta 3000°C
Los pirómetros se montan como estándar en hornos de cámara al vacío por encima de 2200°C para el control de temperatura. Para otros tipos de hornos, los pirómetros pueden instalarse bajo pedido para ampliar la medición sin contacto hasta 3000°C.

Ejemplos

• Horno de ensayo de tracción dividido a medida con ventana de cuarzo hasta 1100°C

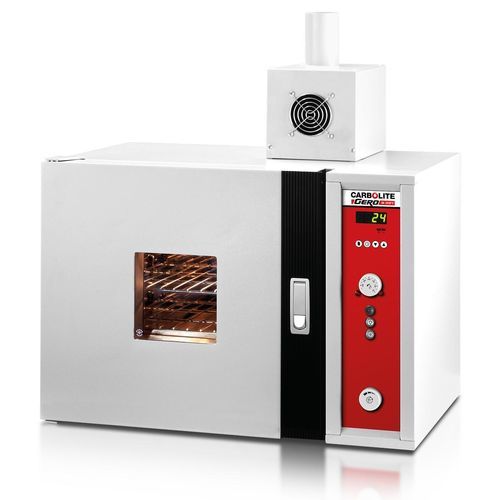

• Horno estándar PN 30 hasta 300°C con ventilador de extracción opcional, ventana de observación y luz interior
• Boca de observación situada en el centro de la puerta de elevación vertical de un horno HTF 17/25 a 1700°C
• Horno CAF G5 diseñado para ensayar la fusibilidad de cenizas hasta 1600°C, equipado con cámara digital para registro de imágenes automatizado
• Termopar deslizante para control preciso por debajo de 1500°C cuando un pirómetro gestiona la medición a alta temperatura
• Pirómetro utilizado para control de temperatura hasta 3000°C en hornos de cámara al vacío

Especificaciones técnicas / Características

• Bocas/ventanas de observación estándar disponibles para hornos hasta 700°C
• Pasamuros para cables en hornos no estancos: diámetros 6 mm, 36 mm o 48 mm (pared lateral)
• Ventanas que pueden montarse en puertas de hornos según aplicabilidad
• Bocas de observación para hornos de cámara disponibles en pared trasera o cubierta bajo pedido; aptas para hornos hasta 1800°C
• Ventanas de vidrio de cuarzo disponibles para hornos tubulares hasta 1100°C
• Termopares que pueden instalarse a través de la pared trasera de hornos de cámara; bocas de calibración disponibles
• Opción de termopar deslizante para hornos de cámara al vacío controlados por pirómetro: control preciso hasta 1500°C; retracción por encima de 1500°C para control por pirómetro
• Pirómetros usados en hornos de cámara al vacío por encima de 2200°C; pirómetros disponibles bajo pedido para otros hornos (medición hasta 3000°C)
• Ejemplos de hornos especializados: PN 30 hasta 300°C (ventilador de extracción y luz interior opcionales), HTF 17/25 (1700°C), CAF G5 (ensayo de fusibilidad de cenizas hasta 1600°C) con opciones de imagen
• Todas las opciones generalmente disponibles bajo pedido y pueden depender del tipo de horno, tamaño y hermeticidad de gases
