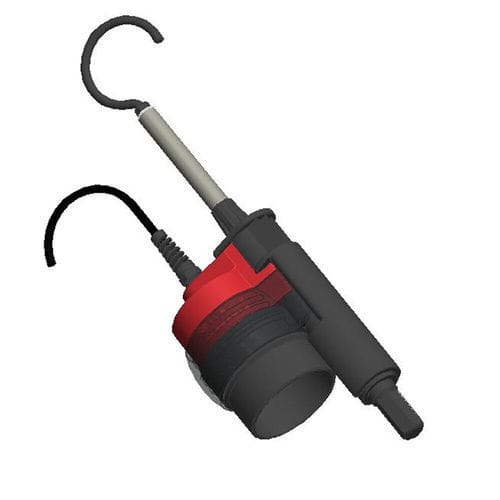

Detector de tensión CL-6-100-30000

de alta tensiónde baja tensiónmagnético

Resumen
Detector bipolar de tensión continua para verificación de ausencia/presencia de tensión en rangos de Muy Baja/Baja Tensión CC, diseñado para uso en interiores en laboratorios y talleres.

Aplicación

• Detector bipolar de tensión continua: 100 a 30.000 V CC.
• Umbral bajo fijado en 100 V para detectar tensiones superiores a los límites de Muy Baja Tensión CC.
• Uso en interior únicamente (instalaciones de laboratorio y taller).
• Presencia de tensión indicada por 6 LED rojos y señal acústica.
• Control funcional integrado que valida todas las funciones del detector:
• Ponga en contacto la zapata magnética de la empuñadura con el raíl y ponga en derivación el conjunto haciendo contacto entre la empuñadura magnética y el gancho de contacto;
• Pulse el botón de prueba: se encenderán los 6 LED rojos y sonará la señal acústica;
• Suelte el botón de prueba: los 6 LED verdes se encienden momentáneamente.

Características

• Indicación de presencia de tensión por:
  • 6 LED rojos
  • Señal acústica (60 dB(A) a 2 m)
• Electrodo de contacto: 380 mm
• Longitud total del detector: 840 mm
• Grupo de indicación: III

Composición

• 2 elementos con antenas desmontables, conectados por un cable de 1,9 m.
• 1 maletín de transporte.

Normativa
Diseñado según la norma IEC 61243-2

Tabla - Referencia / Tensión continua / Masa (kg)
Referencia | Tensión de funcionamiento DC | Masa (kg)
CL-6-100-30000 | 100–30.000 V | 4,300

Características técnicas / especificaciones

• Rango de tensión: 100 a 30.000 V DC
• Umbral inferior de detección: 100 V
• Indicación de presencia: 6 LED rojos + señal acústica (60 dB(A) a 2 m)
• Electrodo de contacto: 380 mm
• Longitud total: 840 mm
• Grupo de indicación: III
• Configuración: 2 elementos con antenas desmontables unidos por cable de 1,9 m
• Accesorios: maletín de transporte
• Masa: 4,300 kg
• Normativa: IEC 61243-2
