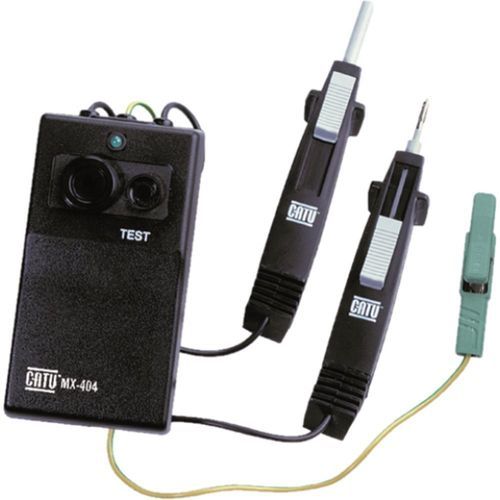

Comparador MX-404

Presentación
Comparador de fases sonoro para VDS/VIS. Dispositivo destinado a establecer concordancia entre dos fases, diseñado para divisores de tensión capacitivos de alta y media impedancia (HR-MR). Adecuado para conexión en puntos de prueba de indicadores VIS o VDS o sus interfaces. No compatible con celdas Schneider Electric tipo V2.

Aplicación

• Establecer relaciones de concordancia entre dos fases.
• Conexión a puntos de prueba de indicadores VIS o VDS o sus interfaces; interoperable con indicadores como CL-495-3 y CL-497-00.
• Opera con divisores de tensión capacitivos separables (HR-MR).
• No apto para celdas Schneider Electric tipo V2.

Funcionamiento e indicaciones

• Diseñado para divisores de tensión de alta y media impedancia (HR - MR).
• Indicaciones al conectar:
  • Señal audible cuando existe un desfase significativo entre las dos fases.
  • Ausencia de señal audible y encendido del LED verde cuando las fases están en concordancia.
• Grado de protección: IP20.
• Protección de puntas: IP2X.

Normas
IEC 61958 / IEC 61243-5

Tabla
Referencia | Dimensiones (mm) | Uso | Peso (kg)
MX-404 | 145 x 80 x 42 | Interior/Exterior | 0.3

Especificaciones técnicas

• Modelo: MX-404
• Función: comparador de fases sonoro para VDS/VIS
• Normas: IEC 61958, IEC 61243-5
• Aplicaciones: establecer concordancia entre dos fases; conexión a indicadores VIS o VDS o sus interfaces; funciona con divisores capacitivos separables
• Limitaciones: No compatible con celdas Schneider Electric tipo V2
• Diseñado para: divisores de tensión de alta y media impedancia (HR - MR)
• Indicadores: señal audible por desfase; LED verde en caso de concordancia
• Grado de protección: IP20
• Protección de puntas: IP2X
• Contenido: 1 unidad comparadora, 2 puntas de prueba, 1 pinza cocodrilo
• Dimensiones: 145 x 80 x 42 mm
• Peso: 0.3 kg
