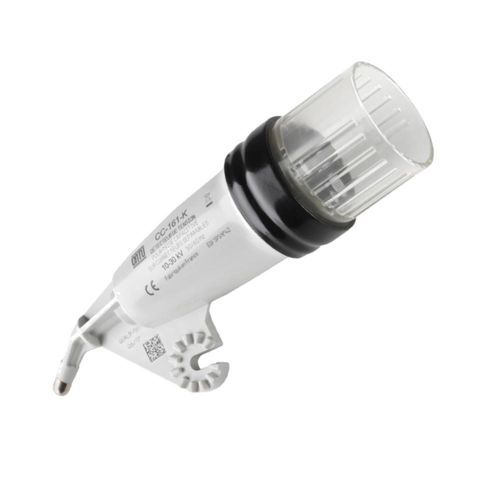

Detector de tensión CC-161-K

de tensión alternade fasede alta tensión

Resumen
Detector de tensión unipolar para bornas con divisor capacitivo, indicado para redes de 10 - 30 kV.

Utilización

• Detector de tensión unipolar diseñado para bornas enchufables con divisores capacitivos.
• Tensión máxima de utilización fase/fase: 30 kV.

Características

• Rango de tensión: 10 - 30 kV.
• Umbral de detección: 300 V.
• Conector: tipo K.
• La forma del electrodo de contacto permite retirar la tapa del conector separable.
• Señalización:
  • 1 LED rojo (presencia de tensión).
  • 1 LED verde (estado de espera).
  • Señal acústica intermitente.
• Botón TEST para control de funcionamiento:
  • Los LEDs rojos parpadean.
  • Se activa la señal acústica intermitente.
• Fijación en pértigas aislantes mediante conector universal dentado tipo K.

Composición

• Incluye estuche rígido.

Accesorios opcionales

• Pértiga aislante: CC-45-K.

Estándares
SPS EDF N°42

Tabla de referencias
Referencia | Equipamiento | Rango de voltaje | Frecuencia | Tensión de funcionamiento AC | Peso (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

Caractéristiques / especificaciones técnicas

• Tipo de detector: unipolar para bornas con divisor capacitivo.
• Rango de funcionamiento: 10 - 30 kV.
• Umbral de detección: 300 V.
• Conector: tipo K (conector universal dentado).
• Señalización visual: LED rojo (presencia) y LED verde (standby).
• Señalización acústica: señal intermitente.
• Botón TEST para verificación funcional (parpadeo LEDs rojos y emisión acústica).
• Fijación compatible con pértigas aislantes con conector tipo K.
• Peso: 0.43 kg.
• Frecuencia de uso: 50 / 60 Hz.
• Incluye estuche rígido.
