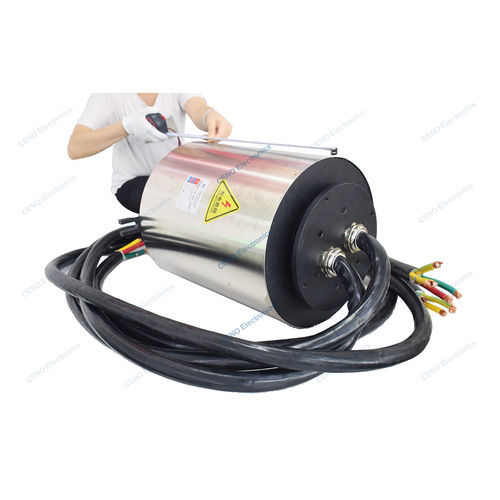

Anillo colector para aplicaciones marinas BHCN-C-08250-IP66

de carbonode aluminiode cobre

Descripción general del producto
El BHCN-C-08250-IP66 es un anillo colector deslizante de escobilla de carbono para altas corrientes, diseñado para aplicaciones marinas y usos industriales pesados. Dispone de un gran diámetro exterior (Ø410 mm) y grado de protección IP66 frente a intemperie y salpicaduras. También denominado colector central de corriente o anillo colector marino, transmite 250 A por circuito (posible configuración a corrientes superiores) y emplea bornes tipo binding-post para facilitar el cableado.

Especificación
BHCN-C-08250-IP66 | Especificaciones clave

Dibujo de conjunto
Se suministra dibujo de conjunto para referencia de instalación, montaje y dimensiones.

Especificaciones técnicas

• Modelo: BHCN-C-08250-IP66
• Corriente y circuitos: 8 circuitos × 250 A
• Tensión nominal: 0–480 VAC/VDC
• Resistencia dieléctrica: ≥1500 VAC @ 50 Hz
• Resistencia de aislamiento: ≥500 MΩ @ 500 VDC
• Resistencia de contacto: 30 mΩ (medido a 50 rpm)
• Material de contacto: Grafito cobre
• Material de carcasa: Aleación de aluminio
• Rango de temperatura de trabajo: -20 °C a +60 °C
• Humedad de trabajo: 60 % HR
• Grado de protección: IP66
• Velocidad máxima recomendada: 0–10 rpm
• Cableado: Cuatro conductores (90 mm²), longitud rotor 3000 mm, longitud estator 3000 mm
• Diámetro exterior: Ø410 mm
• Montaje: Rotor — instalación con brida; Estator — lengüeta antirrotación
