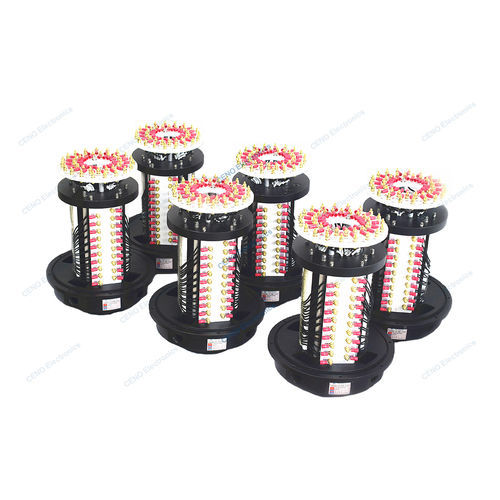

Anillo colector eléctrico ECN000-38P4-IP56-B

para aplicaciones marinaspara aplicaciones industrialespara antena radar

Descripción del producto
ECN000-38P4-IP56-B es un anillo colector de baja temperatura diseñado para la transmisión eléctrica fiable en entornos adversos. Proporciona 37 circuitos de 25 A más un circuito de conexión a tierra (PE), con protección IP56 y un rango de trabajo de −57°C a +40°C. El diseño ofrece resistencia a la corrosión, al envejecimiento y a impactos mecánicos, apto para zonas frías y climas cálidos y húmedos.

Aplicaciones

• Sistemas rotativos en climas fríos (p. ej. Ártico, Siberia)
• Equipos expuestos a humedad y atmósferas corrosivas (p. ej. zonas tropicales)
• Maquinaria industrial, turbinas eólicas, sistemas radar/antena, plataformas marinas

Especificaciones técnicas

• Modelo: ECN000-38P4-IP56-B
• Circuitos y corriente: 37 circuitos × 25 A, más 1 circuito PE
• Tensión nominal: 0–380 VAC/VDC
• Resistencia dieléctrica: ≥1000 VAC a 50 Hz
• Resistencia de aislamiento: ≥500 MΩ a 500 VDC
• Ruido eléctrico (resistencia de contacto): ≤30 mΩ (50 rpm)
• Velocidad nominal: 0–5 rpm
• Material de contacto: Metal precioso
• Carcasa: Aleación de aluminio
• Temperatura de funcionamiento: −57°C a +40°C
• Humedad de trabajo: 60%
• Grado de protección: IP56
• Diámetro exterior: Ø220 mm
• Cables: AWG12 aislado Teflon® UL
• Terminaciones: Rotor bornes M4; Estator bornes M4

Plano general e instalación
El plano general y las imágenes del producto están disponibles como referencia para diseño e instalación. Instale fijando el estator con un anclaje anti-rotación; el eje acciona el rotor. Para longitudes de cable personalizadas, opciones de montaje o asistencia técnica, póngase en contacto con nuestro equipo técnico.
