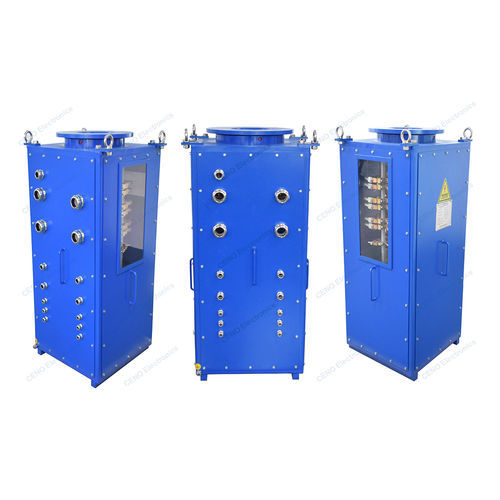

Anillo colector eléctrico BHCN-C-07P-54S-38K_23022

de grafitode cobrecon contactos de oro

Descripción general
BHCN-C-07P-54S-38K_23022 es un nuevo anillo colector personalizado CENO con escobillas de carbono. La escobilla de carbono está hecha de grafito o materiales compuestos a base de carbono, se fija en el extremo estacionario y mantiene contacto con el anillo colector mediante un resorte o dispositivo elástico. Cuando el anillo colector gira con el eje, la escobilla de carbono se desliza continuamente en contacto con la superficie del anillo bajo la presión del resorte, formando un camino conductor. La corriente, la tensión y los circuitos son opcionales.

Especificación
Modelo: BHCN-C-07P-54S-38K_23022
Corriente y circuitos: 3 circuitos * 800A; 1 circuito * PE; 3 circuitos * 60A
Tensión nominal: 0 ~ 500 VAC/VDC
Rigidez dieléctrica: ≥2500VAC@50Hz
Resistencia de aislamiento: ≥500MΩ@500VDC
Resistencia de contacto: ≤10mΩ (50rpm)
Material de contacto: Cobre-grafito
Temperatura de trabajo: -20°C~+60°C
Humedad de trabajo: 100 %RH
Grado de protección IP: IP54

Corriente y circuitos (configuración alternativa): 3 circuitos * Heater; 36 circuitos * Signal; 15 circuitos * Signal
Tensión nominal (alternativa): 220 VAC / 24VDC
Rigidez dieléctrica (alternativa): ≥1000VAC@50Hz
Resistencia de aislamiento (alternativa): ≥300MΩ@500VDC
Resistencia de contacto (alternativa): ≤10mΩ (50rpm)
Material de contacto (alternativa): Metal precioso; Bañado en oro
Velocidad de trabajo: 0~15rpm
Modo de rotación: Rotación de la escobilla, estado del anillo
Instalación: Lado rotor: instalación con brida; Lado estator: orificios de montaje
Material de carcasa: Personalizado
Modelo del calentador: 220V, 220W

Plano general
Dibujo BHCN-C-07P-54S-38K_23022 revisión (imagen disponible)

Características / especificaciones técnicas

• Modelo: BHCN-C-07P-54S-38K_23022
• Corriente y circuitos: 3x800A; 1xPE; 3x60A (alternativa: 3xHeater; 36xSignal; 15xSignal)
• Tensión nominal: 0~500 VAC/VDC (alternativa: 220 VAC / 24VDC)
• Rigidez dieléctrica: ≥2500VAC@50Hz (alternativa: ≥1000VAC@50Hz)
• Resistencia de aislamiento: ≥500MΩ@500VDC (alternativa: ≥300MΩ@500VDC)
• Resistencia de contacto: ≤10mΩ (50rpm)
• Material de contacto: Cobre-grafito (alternativa: Metal precioso; Bañado en oro)
• Temperatura de trabajo: -20°C~+60°C
• Humedad de trabajo: 100 %RH
• Grado de protección IP: IP54
• Velocidad de trabajo: 0~15rpm
• Modo de rotación: Rotación de la escobilla, estado del anillo
• Instalación: Brida lado rotor; Orificios de montaje lado estator
• Material de carcasa: Personalizado
• Modelo del calentador: 220V, 220W
