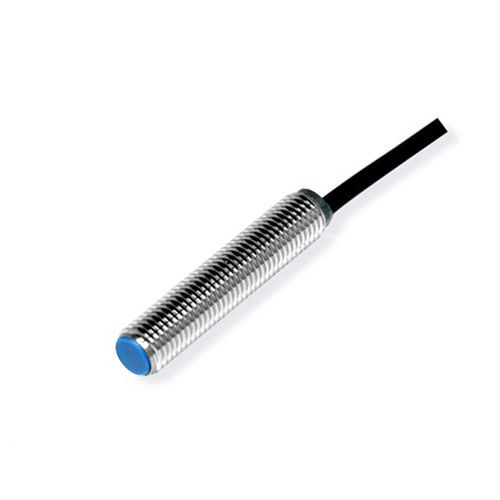

Sensor de proximidad inductivo CL05-RF1DN1cilíndricoM5con salidas por semiconductor
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M5
- Señal de salida
- con función de conmutación, NPN, con salidas por semiconductor
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- enrasado
- Material
- de plástico, de latón, de PVC
- Nivel de protección
- IP67
- Otras características
- sin contacto, 3 hilos, compacto
- Rango de medición
Máx.: 1 mm
(0,04 in)Mín.: 0 mm
(0 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Resumen
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Características principales
- Serie de producto: Sensores de proximidad serie CL05
- Modelo: CL05-RF1DN1
- Tipo: Ultraportátil
- Distancia de detección: 1 mm
- Formato: Cilíndrico
- Principio de detección: Inductivo
- Rosca/tamaño: M5
- Salida: NPN NO
Especificaciones técnicas
- Longitud de cable: 2 m
- Dirección de detección: Frontal
- Frecuencia de conmutación: 500 Hz
- Tiempo de respuesta: 1 ms
- Objetos detectables: Objetos metálicos
- Accesorios: 2 tuercas, 1 arandela dentada, certificado
- Histéresis: ≤10% de la distancia de detección
- Objetivo de prueba estándar: Hierro 5×5×1 mm
- Deriva térmica: ±10% en el rango -25~+70 °C (referencia +23 °C)
- Materiales: Carcasa latón niquelado; frente de detección ABS resistente al calor; cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NO
- Tensión de alimentación: DC 12~24 V
- Cableado: 3 hilos DC
- Protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Señal de conmutación
- Modo de funcionamiento: Normalmente abierto (NO)
- Montaje: Empotrado / montaje enrasado
- Consumo: <13 mA
- Indicador: LED de salida rojo
- Protecciones: Protección contra cortocircuitos, protección contra sobretensiones
- Influencia de la tensión: Dentro de ±15% de la tensión nominal, variación de distancia ≤±1%
- Corriente de carga: ≤200 mA
- Resistencia de aislamiento: ≥50 MΩ (DC 500 V) entre partes activas y carcasa
- Resistencia a impactos: 500 m/s² en X/Y/Z, 3 veces
- Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, X/Y/Z 2 h
- Peso: 21 g
Entorno de uso
- Temperatura de funcionamiento: -25~70 °C
Características principales
- Modelo: CL05-RF1DN1
- Distancia de detección: 1 mm
- Principio: Inductivo (para objetivos metálicos)
- Forma/tamaño: M5 cilíndrico, montaje empotrado
- Salida: NPN normalmente abierto (NO), salida de conmutación
- Alimentación: DC 12~24 V, 3 hilos DC, consumo <13 mA
- Protección: IP67
- Cable: Cable moldeado, longitud 2 m
- Rango de temperatura: -25~70 °C
- Peso: 21 g
