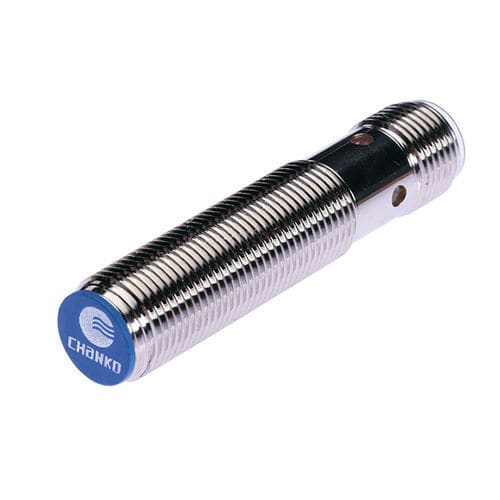

Sensor de proximidad inductivo CL12-RF4DN1-AcilíndricoM12con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M12
- Señal de salida
- con función de conmutación, NPN
- Conexión eléctrica
- conector M12
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- enrasado
- Material
- de latón, de PVC
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
Máx.: 4 mm
(0,16 in)Mín.: 0 mm
(0 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Nombre del producto
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Aplicaciones recomendadas
Características / Resumen técnico
- CL12-RF4DN1-A — sensor de proximidad serie CL12
Descripción general
- Tipo: alcance ampliado
- Distancia de detección: 4 mm
- Carcasa: cilíndrica
- Principio de detección: inductivo
- Tamaño de rosca: M12
- Salida: NPN normalmente abierto (NPN NO)
Especificaciones técnicas
- Longitud de cable: 0,5 m
- Dirección de detección: frontal
- Frecuencia de conmutación: 1000 Hz
- Tiempo de respuesta: 500 μs
- Objetos detectables: objetos metálicos
- Histéresis: menos del 10% de la distancia de detección
- Blanco estándar: hierro 12×12×1 mm
- Deriva térmica: variación de la distancia ≤ ±10% entre -25 °C y +70 °C (referencia +23 °C)
- Materiales: carcasa - latón niquelado; cara de detección - ABS resistente al calor; cable - PVC
- Accesorios: 2 tuercas, 1 arandela dentada, certificado de conformidad
Parámetros mecánicos / eléctricos
- Tensión de alimentación: DC 12–24 V
- Conexión: 3 hilos DC
- Grado de protección: IP67
- Conector: tipo enchufe
- Tipo de señal: conmutación
- Modo de conmutación: normalmente abierto
- Montaje: empotrado (instalación a ras)
- Consumo de corriente: ≤13 mA
- Indicador: LED de salida rojo
- Circuitos de protección: protección contra cortocircuitos, protección contra sobretensiones
- Efecto de la tensión: dentro de ±15% de la tensión nominal → variación de distancia ≤ ±1%
- Corriente de carga: ≤200 mA
- Resistencia de aislamiento: ≥50 MΩ (DC500V megóhmetro, circuito de detección a carcasa)
- Resistencia a impactos: 500 m/s², 3 impactos en cada dirección X, Y, Z
- Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min (circuito de detección a carcasa)
- Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, X/Y/Z 2 h cada una
Aplicaciones recomendadas
- Industria electrónica 3C
- Sistemas de aparcamiento automatizados
- Logística y almacenamiento
Características / Resumen técnico
- Modelo: CL12-RF4DN1-A
- Serie: sensores de proximidad CL12
- Distancia de detección: 4 mm
- Tamaño de rosca: M12, cilíndrico
- Salida: NPN normalmente abierto
- Alimentación: DC 12–24 V, 3 hilos DC
- Grado de protección: IP67
- Frecuencia de conmutación / tiempo de respuesta: 1000 Hz / 500 μs
- Longitud de cable: 0,5 m
- Materiales: latón niquelado (carcasa), ABS resistente al calor (cara de detección), PVC (cable)
- Accesorios: 2 tuercas, 1 arandela dentada, certificado de conformidad
