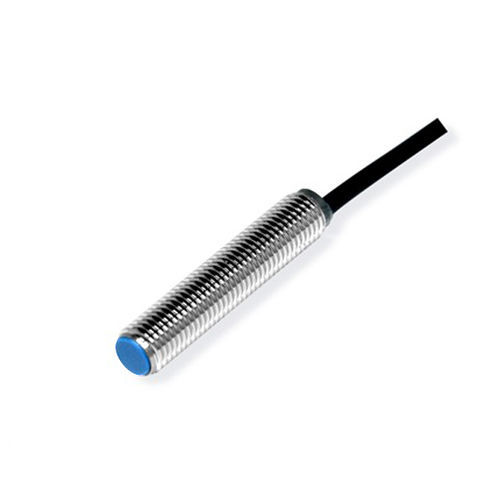

Sensor de proximidad inductivo CL05-RF1.5DN1cilíndricoM5con salidas por semiconductor
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M5
- Señal de salida
- con función de conmutación, NPN, con salidas por semiconductor
- Montaje
- enrasado
- Material
- de plástico, de latón, de PVC
- Nivel de protección
- IP67
- Aplicaciones
- industrial
- Otras características
- 3 hilos, compacto
- Rango de medición
Máx.: 1,5 mm
(0,06 in)Mín.: 0 mm
(0 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Accesorios y observaciones
- Tipo de producto: sensor inductivo de proximidad ultracompacto
- Distancia de detección: 1,5 mm
- Carcasa: cilíndrica, M5
- Principio de detección: inductivo
- Salida: NPN, normalmente abierta (NO)
- Longitud de cable: 2 m
Especificaciones técnicas
- Modelo: CL05-RF1.5DN1 (serie CL05)
- Objetivo estándar: hierro 5 × 5 × 1 mm
- Tolerancia / histéresis: menor al 10 % de la distancia de detección
- Deriva térmica: ±10 % en -25 a +70 °C (referencia +23 °C)
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
- Dirección de detección: frontal
- Objetos detectables: metal
- Materiales: carcasa latón niquelado; frente de detección ABS resistente al calor; cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NO
- Tensión de alimentación: DC 12–24 V
- Conexión: 3 hilos DC
- Grado de protección: IP67
- Conexión: cable moldeado
- Tipo de señal: conmutación
- Modo de funcionamiento: normalmente abierto
- Montaje: empotrable
- Consumo: < 13 mA
- Indicador: LED rojo de salida
- Circuitos de protección: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación de ±1 % en la distancia de detección para ±15 % de variación de alimentación
- Corriente máxima de carga: < 200 mA
- Resistencia de aislamiento: > 50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces en cada eje X/Y/Z
- Resistencia dieléctrica: AC 1000 V, 50/60 Hz, 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, 2 h por eje X/Y/Z
- Peso: 21 g
Entorno de uso
- Temperatura de funcionamiento: -25 a +70 °C
Accesorios y observaciones
- Accesorios: 2 tuercas, 1 arandela dentada, certificado de conformidad
- Uso típico: detección de objetos metálicos en instalaciones compactas
