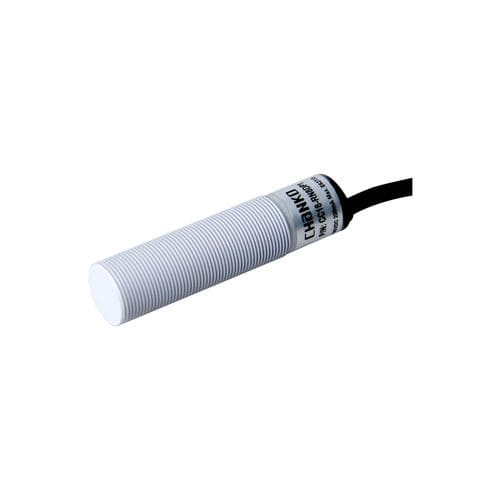

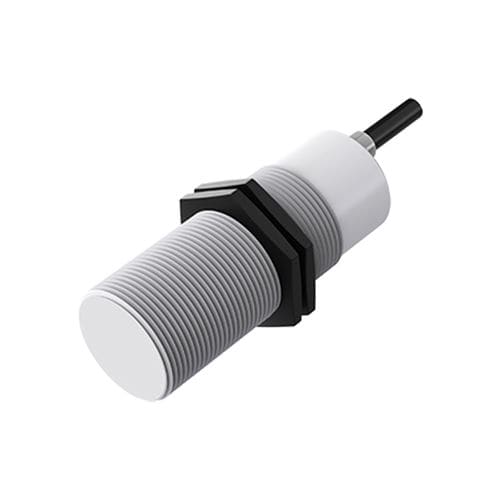

Sensor de proximidad capacitivo CC30-RF20DN1
cilíndricoM30digital

Sensor de proximidad capacitivo - CC30-RF20DN1 - CHANKO SENSOR - cilíndrico / M30 / digital
Sensor de proximidad capacitivo - CC30-RF20DN1 - CHANKO SENSOR - cilíndrico / M30 / digital
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
capacitivo
Forma
cilíndrico
Diámetro
M30
Señal de salida
con función de conmutación, digital, NPN
Tensión de alimentación
24 Vcc, 12 Vcc
Montaje
enrasado
Material
de plástico, de PVC
Otras características
3 hilos
Rango de medición

Máx.: 2 mm
(0,08 in)

Mín.: 0 mm
(0 in)

Temperatura de proceso

Máx.: 70 °C
(158 °F)

Mín.: -25 °C
(-13 °F)

Descripción

Descripción del producto
  • Tipo de producto: Estándar
  • Distancia de detección: 20 mm
  • Forma de la carcasa: Cilíndrica
  • Principio de detección: Capacitivo
  • Tamaño de la carcasa: M30
  • Salida: NPN NO


Especificaciones técnicas
  • Tipo de producto: Estándar
  • Distancia de detección: 20 mm
  • Forma de la carcasa: Cilíndrica
  • Principio de detección: Capacitivo
  • Tamaño de la carcasa: M30
  • Longitud del cable: 2 m
  • Dirección de detección: Frontal
  • Frecuencia de respuesta: 100 Hz
  • Tiempo de respuesta: 5 ms
  • Objetivo detectable: Cuerpos no metálicos
  • Accesorios: Tuercas ×2, certificado de conformidad
  • Histéresis: ≤15% de la distancia de detección
  • Objeto de prueba estándar: Hierro 60×60×1 mm
  • Deriva térmica: Variación de la distancia ≤±10% en -25 a +70 °C (referencia +23 °C)
  • Materiales: Carcasa PBT; cable PVC


Parámetros mecánicos/eléctricos
  • Salida: NPN NO
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: Tres hilos DC
  • Grado de protección: IP67
  • Conexión: Cable moldeado
  • Tipo de señal: Señal de conmutación
  • Modo de funcionamiento: Normalmente abierto (NO)
  • Montaje: Empotrable
  • Consumo de corriente: <10 mA
  • Indicador: LED de salida rojo
  • Circuitos de protección: Protección contra cortocircuitos, protección contra sobretensiones
  • Influencia de la tensión: Cambio de distancia ≤±1% para ±15% de variación de alimentación
  • Corriente de carga: ≤200 mA
  • Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
  • Resistencia a impactos: 500 m/s² X/Y/Z 3 veces
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes energizadas y carcasa
  • Resistencia a vibraciones: 10–55 Hz doble amplitud 1,5 mm X/Y/Z 2 h
  • Peso: Aprox. 197 g


Entorno de uso
  • Temperatura ambiente de uso: -25 a +70 °C


Características / resumen técnico
  • Modelo: CC30-RF20DN1
  • Serie: Serie de sensores de proximidad CC30
  • Distancia de detección: 20 mm
  • Principio de detección: Capacitivo
  • Tamaño de la carcasa: M30
  • Longitud del cable: 2 m
  • Salida: NPN NO
  • Alimentación: DC 12–24 V, tres hilos DC
  • Grado de protección: IP67
  • Frecuencia/tiempo de respuesta: 100 Hz / 5 ms
  • Objetivos adecuados: Cuerpos no metálicos (objeto de prueba estándar: hierro 60×60×1 mm)
  • Materiales: Carcasa PBT; cable PVC
  • Accesorios: Tuercas ×2, certificado de conformidad
