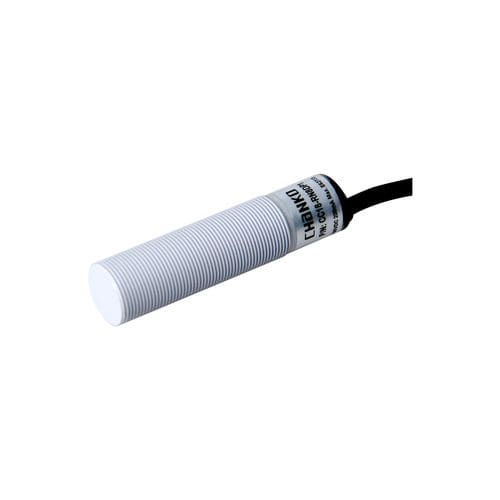

Sensor de proximidad capacitivo CC30-RN30DN2
cilíndricoM30con función de conmutación

Sensor de proximidad capacitivo - CC30-RN30DN2 - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Sensor de proximidad capacitivo - CC30-RN30DN2 - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
capacitivo
Forma
cilíndrico
Diámetro
M30
Señal de salida
con función de conmutación, NPN
Tensión de alimentación
24 Vcc, 12 Vcc
Montaje
no enrasado
Nivel de protección
IP67
Otras características
3 hilos
Rango de medición

Máx.: 30 mm
(1,18 in)

Mín.: 0 mm
(0 in)

Temperatura de proceso

Máx.: 70 °C
(158 °F)

Mín.: -25 °C
(-13 °F)

Descripción

Producto
  • Modelo: CC30-RN30DN2
  • Serie: sensores capacitivos serie CC30


Descripción general
  • Tipo: Estándar
  • Distancia de detección: 30 mm
  • Forma de la carcasa: Cilíndrica
  • Principio de detección: Capacitivo
  • Rosca/tamaño: M30
  • Salida: NPN NC (normalmente cerrada)
  • Longitud del cable: 2 m (cable moldeado)
  • Dirección de detección: Frontal


Especificaciones técnicas
  • Frecuencia de respuesta: 100 Hz
  • Tiempo de respuesta: 5 ms
  • Objetos detectables: No metálicos
  • Accesorios: 2 tuercas, certificado
  • Histéresis: ≤15 % de la distancia de detección
  • Objeto de prueba estándar: Hierro 90 × 90 × 1 mm
  • Deriva térmica: ±10 % de la distancia de detección entre -25 y +70 °C (ref. +23 °C)
  • Materiales: Carcasa PBT; cable PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN NC
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: 3 hilos DC
  • Grado de protección: IP67
  • Conexión: Cable moldeado
  • Tipo de señal: Salida de conmutación
  • Modo de funcionamiento: Normalmente cerrado
  • Montaje: No empotrable
  • Consumo de corriente: ≤10 mA
  • Indicador: LED rojo de salida
  • Protecciones: Protección contra cortocircuitos, protección contra sobretensiones
  • Influencia de la tensión: Cambio ≤1 % de la distancia para ±15 % de variación de alimentación
  • Corriente de carga: ≤200 mA
  • Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
  • Resistencia a impactos: 500 m/s², X/Y/Z 3 veces
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
  • Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 195 g


Entorno de uso
  • Temperatura de funcionamiento: -25 a 70 °C


Planos / Salida de control / Dimensiones
  • La página del producto incluye diagrama de salida para cable moldeado capacitivo y dibujos de dimensiones cilíndricas (imágenes representativas)


Aplicaciones recomendadas
  • Industria electrónica 3C
  • Sistemas de aparcamiento automatizados
  • Logística y almacenamiento


Características / especificaciones técnicas
  • Modelo: CC30-RN30DN2
  • Tipo: Estándar
  • Distancia de detección: 30 mm
  • Principio de detección: Capacitivo
  • Tensión de alimentación: DC 12–24 V
  • Salida: NPN NC (normalmente cerrada)
  • Grado de protección: IP67
  • Temperatura de funcionamiento: -25 a 70 °C
  • Materiales: Carcasa PBT, cable PVC
