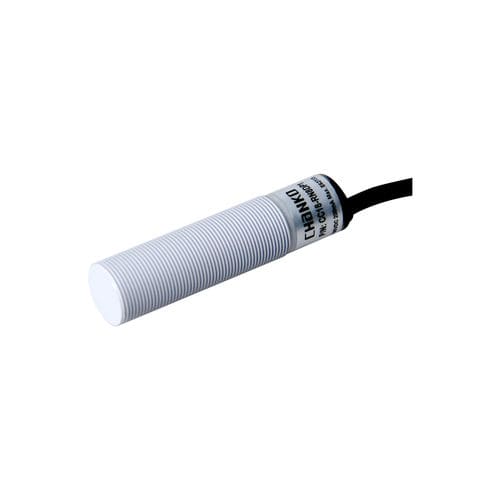

Sensor de proximidad capacitivo CC30-RF20DP1cilíndricoM30con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- capacitivo
- Forma
- cilíndrico
- Diámetro
- M30
- Señal de salida
- PNP, con función de conmutación
- Tensión de alimentación
- 24 Vcc, 12 Vcc
- Montaje
- enrasado
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
Mín.: 0 mm
(0 in)Máx.: 20 mm
(0,79 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Descripción del producto
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Información adicional
- Modelo: CC30-RF20DP1
- Serie: sensores de proximidad capacitivos serie CC30
- Tipo: estándar
- Forma: cilíndrica, M30
- Principio de detección: capacitivo
- Longitud de cable: 2 m (cable moldeado)
- Dirección de detección: frontal
- Salida: PNP normalmente abierto (PNP NO)
Especificaciones técnicas
- Distancia de detección: 20 mm
- Frecuencia de operación: 100 Hz
- Tiempo de respuesta: 5 ms
- Objetos detectables: no metálicos (objeto de prueba estándar: hierro 60×60×1 mm)
- Histéresis: <15% de la distancia de detección
- Deriva por temperatura: ±10% en -25–+70 °C (ref. +23 °C)
- Materiales: carcasa PBT; cable PVC
- Accesorios: tuercas ×2, certificado de conformidad
Parámetros mecánicos / eléctricos
- Tipo de salida: PNP NO
- Tensión de alimentación: DC 12–24 V
- Conexión: 3 hilos DC
- Grado de protección: IP67
- Conexión: cable moldeado
- Tipo de señal: conmutación
- Modo de funcionamiento: normalmente abierto
- Montaje: empotrable
- Consumo de corriente: <10 mA
- Indicador: LED de salida rojo
- Protecciones: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación de distancia <±1% para ±15% de variación de alimentación
- Corriente de carga: <200 mA
- Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces por eje
- Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje
- Peso: aprox. 197 g
Entorno de uso
- Temperatura de funcionamiento: -25 ~ +70 °C
Información adicional
- Cableado: diagrama de conexión para cable moldeado proporcionado
- Dimensiones: plano dimensional cilíndrico M30 proporcionado
- Aplicaciones recomendadas: electrónica 3C, aparcamientos automatizados, logística y almacenamiento
