Sensor de proximidad inductivo CL40-QF15DN3-A/K
cuadradocon función de conmutaciónNPN

Sensor de proximidad inductivo - CL40-QF15DN3-A/K - CHANKO SENSOR - cuadrado / con función de conmutación / NPN

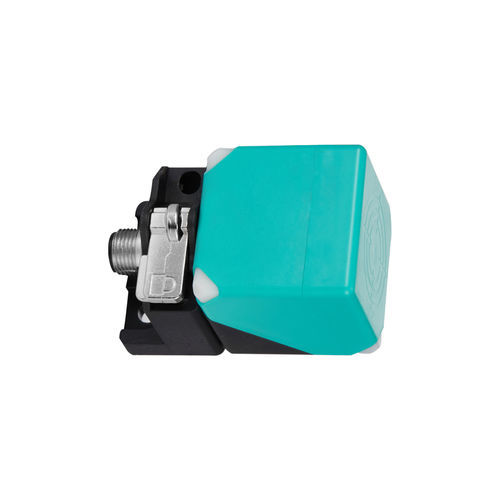

Sensor de proximidad inductivo - CL40-QF15DN3-A/K - CHANKO SENSOR - cuadrado / con función de conmutación / NPN
Sensor de proximidad inductivo - CL40-QF15DN3-A/K - CHANKO SENSOR - cuadrado / con función de conmutación / NPN - imagen - 2
Sensor de proximidad inductivo - CL40-QF15DN3-A/K - CHANKO SENSOR - cuadrado / con función de conmutación / NPN - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cuadrado
Señal de salida
con función de conmutación, NPN
Tensión de alimentación
24 Vcc, 12 Vcc
Montaje
enrasado
Nivel de protección
IP67
Otras características
3 hilos
Rango de medición

Mín.: 0 mm
(0 in)

Máx.: 15 mm
(0,59 in)

Temperatura de proceso

Mín.: -25 °C
(-13 °F)

Máx.: 70 °C
(158 °F)

Descripción

Descripción general del producto
  • Modelo: CL40-QF15DN3-A/K
  • Serie: sensores de proximidad CL40
  • Tipo: cara de detección variable
  • Principio de detección: inductivo
  • Distancia de detección: 15 mm
  • Forma: cuadrado
  • Dimensiones: 40 × 40 × 57 mm
  • Salida: NPN NO/NC


Especificaciones técnicas
  • Longitud del cable: 0,5 m
  • Dirección de detección: frontal + superior
  • Frecuencia de respuesta: 40 Hz
  • Tiempo de respuesta: 12,5 ms
  • Objeto objetivo: metal
  • Histéresis: < 10 % de la distancia de detección
  • Objeto de prueba estándar: hierro 45 × 45 × 1 mm
  • Accesorios: certificado


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN NO/NC
  • Tensión de alimentación: DC 12–24 V
  • Cableado: 3 hilos DC
  • Grado de protección: IP67
  • Conexión: conector
  • Tipo de señal: conmutación
  • Modo de funcionamiento: normalmente abierto / normalmente cerrado
  • Montaje: embebido
  • Consumo de corriente: < 10 mA
  • Indicador: LED de salida amarillo
  • Protecciones: protección contra cortocircuitos y sobretensiones
  • Corriente de carga: < 200 mA
  • Resistencia de aislamiento: > 50 MΩ (DC 500 V)
  • Tensión de resistencia: AC 1000 V 50/60 Hz 1 min (entre partes vivas y carcasa)
  • Resistencia a impactos: 500 m/s X, Y, Z direcciones ×3
  • Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm X, Y, Z direcciones 2 h


Entorno de trabajo
  • Temperatura de operación: -25 ~ 70 °C
  • Humedad operación/almacenamiento: 35–95% HR (sin condensación)


Accesorios y documentación
  • Manual (PDF)
  • Dibujo 3D (STP)
