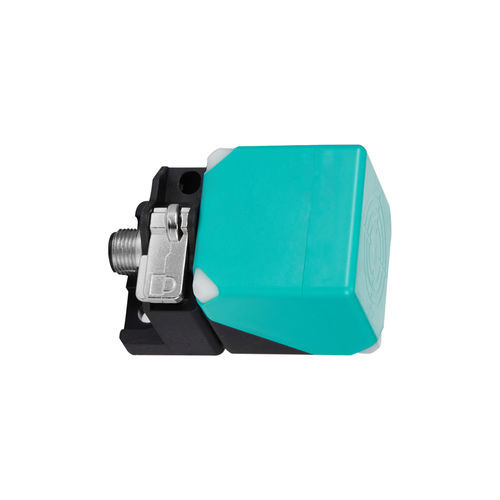

Sensor de proximidad inductivo CL40-QN30DP3-AcuadradoPNP12 Vcc
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- PNP
- Tensión de alimentación
- 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Otras características
- 3 hilos
- Rango de medición
Máx.: 30 mm
(1,18 in)Mín.: 0 mm
(0 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Nombre del producto
CL40-QN30DP3-A/K — sensor de proximidad serie CL40
Características principales
Parámetros mecánicos / eléctricos
Entorno de uso
Información adicional
Características / Especificaciones técnicas
CL40-QN30DP3-A/K — sensor de proximidad serie CL40
Características principales
- Tipo de producto: cara de detección ajustable
- Distancia de detección: 30 mm
- Forma de la carcasa: cuadrada
- Principio de detección: inductivo (interruptor de proximidad inductivo)
- Dimensiones: 40×40×57 mm
- Salida: PNP NO/NC
- Longitud de cable: 0,5 m (longitud de cable/conductor)
- Dirección de detección: frontal + superior
- Frecuencia de respuesta: 40 Hz
- Tiempo de respuesta: 12,5 ms
- Objeto de detección: objetos metálicos
- Característica especial: cara de detección ajustable
- Accesorios: certificado de conformidad
- Histéresis: < 10% de la distancia de detección
- Objeto de ensayo estándar: hierro 120×120×1 mm
Parámetros mecánicos / eléctricos
- Tipo de salida: PNP NO/NC
- Tensión de alimentación: DC 12~24 V
- Alimentación: tres hilos DC
- Grado de protección: IP67
- Conexión: conector
- Tipo de señal: señal de conmutación
- Modo de funcionamiento: NO / NC
- Montaje: no empotrable
- Consumo de corriente: <10 mA
- Indicador: LED de salida amarillo
- Circuitos de protección: protección contra cortocircuitos, protección contra sobretensiones de alimentación
- Corriente de carga: <200 mA
- Resistencia de aislamiento: >=50 MΩ (DC500V megóhmetro) entre partes activas y carcasa
- Resistencia a impactos: 500 m/s², 3 veces en las direcciones X, Y, Z
- Resistencia dieléctrica: AC1000 V 50/60 Hz 1 min entre partes activas y carcasa
- Vibración: 10–55 Hz amplitud doble 1,5 mm, direcciones X, Y, Z durante 2 h
Entorno de uso
- Temperatura de funcionamiento: -25 ~ 70 ℃
- Humedad de funcionamiento/almacenamiento: 35–95% HR (sin condensación)
Información adicional
- Se suministra con diagrama de conexión/salida y plano de dimensiones
- Manual disponible (hoja técnica descargable)
Características / Especificaciones técnicas
- Modelo: CL40-QN30DP3-A/K de la serie CL40
- Objeto de detección: metal (placa de referencia de hierro 120×120×1 mm)
- Distancia de detección: 30 mm, histéresis < 10% de la distancia de detección
- Alimentación: DC 12~24 V, tres hilos DC, salida PNP
- Protección y fiabilidad: IP67, protección contra cortocircuitos y sobretensiones, resistencia dieléctrica AC1000 V 1 min
- Adecuación ambiental: temperatura de trabajo -25~70 ℃, humedad 35–95% HR (sin condensación)
- Dimensiones e instalación: 40×40×57 mm, montaje no empotrable
- Rendimiento eléctrico: frecuencia de respuesta 40 Hz, tiempo de respuesta 12,5 ms, corriente de carga <200 mA, consumo <10 mA
