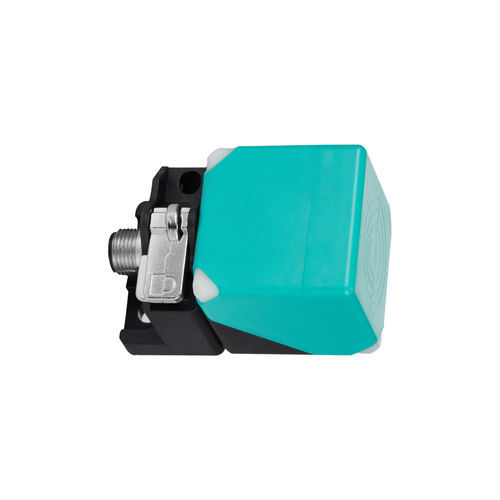

Sensor de proximidad inductivo CL40-QN30DN3-Acuadradocon función de conmutaciónNPN
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- con función de conmutación, NPN
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
Mín.: 0 mm
(0 in)Máx.: 30 mm
(1,18 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Descripción del producto
Características principales
Parámetros mecánicos / eléctricos
Entorno de uso
Especificaciones técnicas
- Modelo: CL40-QN30DN3-A/K
- Serie: sensor de proximidad inductivo serie CL40
Características principales
- Tipo de sensor: cara de detección variable, inductivo
- Distancia de detección: 30 mm
- Forma de carcasa: cuadrada
- Principio de detección: inductivo (para objetos metálicos)
- Direcciones de detección: frontal y superior
- Salida: NPN, NO/NC seleccionable
- Longitud de cable: 0,5 m
- Frecuencia de respuesta: 40 Hz
- Tiempo de respuesta: 12,5 ms
- Objetivo estándar: hierro 120×120×1 mm
- Accesorios: certificado de conformidad
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN, NO/NC
- Tensión de alimentación: DC 12–24 V
- Conexión: 3 hilos DC
- Grado de protección: IP67
- Conexión eléctrica: conector
- Tipo de señal: conmutación
- Modo de funcionamiento: normalmente abierto / normalmente cerrado
- Montaje: no empotrable (no embebido)
- Consumo: <10 mA
- Indicador: LED de salida amarillo
- Protecciones: protección contra cortocircuito y sobretensión
- Corriente de carga: ≤200 mA
- Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
- Resistencia dieléctrica: AC 1000 V 50/60 Hz, 1 min (entre partes activas y carcasa)
- Resistencia a impactos: 500 m/s², 3 veces en X, Y, Z
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje
Entorno de uso
- Temperatura de funcionamiento: -25 ~ 70 °C
- Humedad: 35–95% HR (sin condensación) en funcionamiento y almacenamiento
Especificaciones técnicas
- Modelo: CL40-QN30DN3-A/K
- Serie: CL40
- Distancia de detección: 30 mm
- Dimensiones: 40 × 40 × 57 mm
- Longitud de cable: 0,5 m
- Salida: NPN, NO/NC
- Tensión de alimentación: DC 12–24 V
- Grado de protección: IP67
- Frecuencia: 40 Hz
- Tiempo de respuesta: 12,5 ms
- Corriente de carga: ≤200 mA
- Consumo: <10 mA
- Temperatura de funcionamiento: -25 ~ 70 °C
- Humedad: 35–95% HR (sin condensación)
