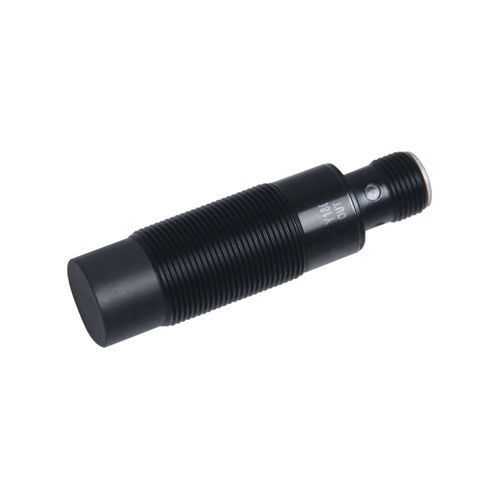

Sensor de proximidad inductivo CL12-RF4DNF1
cilíndricoM12con función de conmutación

Sensor de proximidad inductivo - CL12-RF4DNF1 - CHANKO SENSOR - cilíndrico / M12 / con función de conmutación
Sensor de proximidad inductivo - CL12-RF4DNF1 - CHANKO SENSOR - cilíndrico / M12 / con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M12
Señal de salida
con función de conmutación, NPN
Tensión de alimentación
DC, 24 Vcc, 12 Vcc
Montaje
enrasado
Material
de latón, de PVC, de PTFE
Nivel de protección
IP67
Otras características
sin contacto, 3 hilos
Rango de medición

Máx.: 4 mm
(0,16 in)

Mín.: 0 mm
(0 in)

Temperatura de proceso

Máx.: 70 °C
(158 °F)

Mín.: -25 °C
(-13 °F)

Descripción

Serie de producto
  • Série CL12 sensores de proximidad inductivos


Resumen
  • Tipo: resistente a salpicaduras de soldadura
  • Distancia de detección: 4 mm
  • Carcasa: cilíndrica (M12)
  • Principio de detección: inductivo
  • Salida: NPN normalmente abierto (NO)
  • Tamaño: M12
  • Longitud de cable: 2 m
  • Dirección de detección: frontal


Especificaciones técnicas
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 μs
  • Objetos detectables: piezas metálicas
  • Característica especial: resistente a salpicaduras de soldadura
  • Histéresis: menos del 10 % de la distancia de detección
  • Muestra estándar: hierro 12 × 12 × 1 mm
  • Deriva térmica: ±10 % de la distancia de detección en -25 a +70 °C (referencia +23 °C)
  • Materiales: carcasa de latón con recubrimiento PTFE; frente detectora PTFE; cable PVC


Parámetros mecánicos / eléctricos
  • Salida: NPN NO
  • Tensión de alimentación: DC 12–24 V
  • Conexión: tres hilos DC
  • Grado de protección: IP67
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modo de funcionamiento: normalmente abierto
  • Montaje: empotrable / rasante
  • Consumo: < 13 mA
  • Indicador: LED de salida rojo
  • Circuitos de protección: protección contra cortocircuitos y sobretensiones
  • Influencia de la tensión: variación de la distancia de detección ≤ ±1 % para ±15 % de variación de alimentación
  • Corriente de carga: ≤ 200 mA
  • Resistencia de aislamiento: ≥ 50 MΩ (medida con DC 500 V entre partes activas y carcasa)
  • Resistencia a impactos: 500 m/s², X/Y/Z 3 veces
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
  • Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 67 g


Entorno de uso
  • Temperatura de funcionamiento: -25 a +70 °C


Accesorios
  • 2 tuercas, 1 arandela dentada, certificado de conformidad


Documentación
  • Diagrama de salidas y plano de dimensiones (ver área de descargas)


Características / Resumen de especificaciones
  • Modelo: CL12-RF4DNF1 (serie CL12)
  • Distancia de detección: 4 mm
  • Forma: cilíndrica M12
  • Método de detección: inductivo (para objetivos metálicos)
  • Salida: NPN normalmente abierto, tres hilos DC, corriente de carga ≤ 200 mA
  • Alimentación: DC 12–24 V, consumo < 13 mA
  • Protección: IP67, diseñado para resistencia a impactos y vibraciones
  • Temperatura de funcionamiento: -25 a +70 °C
