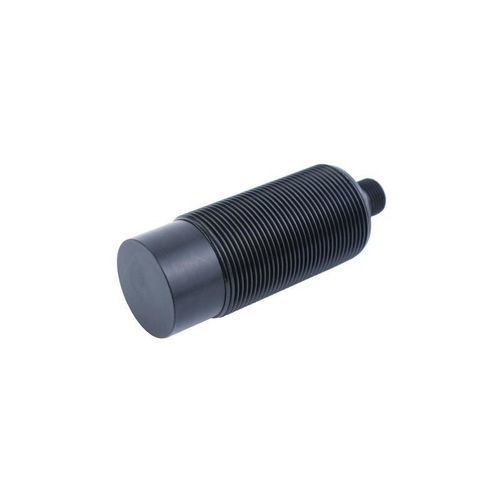

Sensor de proximidad inductivo CL30-RN30DNF1-A

cilíndricoM30NPN

Descripción del producto
Sensor de proximidad inductivo de la serie CL30, modelo CL30-RN30DNF1-A. Diseño resistente a salpicaduras de soldadura, carcasa cilíndrica M30, detección frontal para piezas metálicas, salida NPN normalmente abierta (NO), distancia de detección nominal 30 mm.

Características principales

• Tipo: Resistente a salpicaduras de soldadura
• Distancia de detección: 30 mm
• Forma: Cilíndrica
• Principio de detección: Inductivo
• Tamaño: M30
• Salida: NPN NO (normalmente abierta)
• Longitud de cable: 2 m
• Dirección de detección: Frontal
• Frecuencia de conmutación: 100 Hz
• Tiempo de respuesta: 5 ms
• Objetos detectables: Metales
• Característica especial: Resistencia a salpicaduras de soldadura
• Accesorios: Certificado de conformidad
• Histéresis: Menos del 10% de la distancia de detección
• Objeto de prueba estándar: Hierro 90×90×1 mm
• Deriva térmica: ±10% de la distancia de detección en el intervalo -25 a +70 °C (referencia +23 °C)
• Materiales: Carcasa: latón con recubrimiento de Teflón; cara de detección: Teflón; cable: PVC

Parámetros mecánicos / eléctricos

• Tipo de salida: NPN NO (normalmente abierta)
• Tensión de alimentación: DC 12–24 V
• Alimentación: 3 hilos DC
• Grado de protección: IP67
• Conexión: Conector
• Tipo de señal: Señal de conmutación
• Modo de funcionamiento: Normalmente abierto
• Montaje: No embutido (no flush)
• Consumo: ≤ 13 mA
• Indicador: LED rojo de salida
• Circuitos de protección: Protección contra cortocircuitos y contra sobretensiones
• Influencia de la tensión: Dentro de ±15% de variación de alimentación, cambio de distancia ≤ ±1%
• Corriente de carga: ≤ 200 mA
• Resistencia de aislamiento: ≥ 50 MΩ (DC 500 V) entre partes activas y carcasa
• Resistencia a impactos: 500 m/s², direcciones X/Y/Z, 3 veces
• Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
• Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, direcciones X/Y/Z, 2 h
• Peso: aprox. 207 g

Entorno de uso

• Temperatura ambiente: -25 ~ +70 °C

Especificaciones técnicas

• Serie: CL30
• Modelo: CL30-RN30DNF1-A
• Distancia de detección: 30 mm
• Tensión de trabajo: DC 12–24 V
• Salida: NPN normalmente abierta (NO)
• Grado de protección: IP67
• Tamaño de carcasa: M30
• Longitud de cable: 2 m
• Tiempo de respuesta: 5 ms
• Rango de temperatura: -25 ~ +70 °C
• Materiales: Latón con recubrimiento de Teflón / cara de detección Teflón / cable PVC
