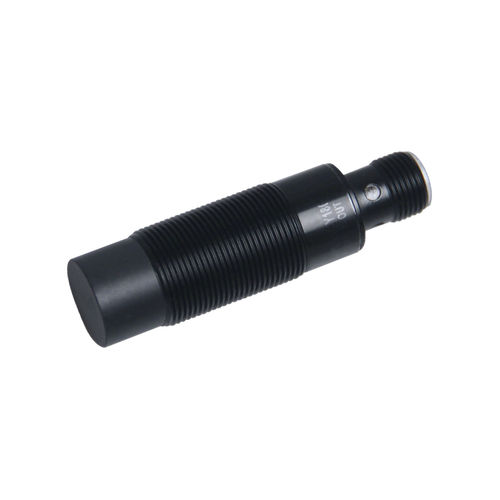

Sensor de proximidad inductivo CL12-RN8DNF1cilíndricoM12NPN
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M12
- Señal de salida
- NPN
- Conexión eléctrica
- conector M12
- Montaje
- no enrasado
- Nivel de protección
- resistente a las salpicaduras, IP67
- Otras características
- 3 hilos
- Rango de medición
Mín.: 0 mm
(0 in)Máx.: 8 mm
(0,31 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Nombre del producto
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Montaje / dibujos
Resumen técnico
- Modelo: CL12-RN8DNF1-A
- Serie: Sensores de proximidad inductivos CL12
Descripción general
- Tipo: resistente a salpicaduras de soldadura
- Distancia de detección: 8 mm
- Forma: cilíndrica (M12)
- Principio de detección: inductivo
- Salida: NPN normalmente abierta (tres hilos DC)
Especificaciones técnicas
- Distancia de detección: 8 mm
- Longitud de cable: 2 m
- Dirección de detección: frontal
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
- Objetos detectados: metales (objetivo estándar: hierro 24×24×1 mm)
- Característica especial: resistencia a salpicaduras de soldadura
- Accesorios: 2 tuercas, 1 arandela dentada, certificado
- Histéresis: <10 % de la distancia de detección
- Deriva térmica: ±10 % en -25 a +70 °C (referencia +23 °C)
- Materiales: carcasa de latón con recubrimiento de teflón; cara de detección en teflón; cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NO
- Tensión de alimentación: DC 12–24 V
- Alimentación: tres hilos DC
- Grado de protección: IP67
- Conexión: conector
- Tipo de señal: conmutación
- Modo de funcionamiento: normalmente abierto
- Montaje: no empotrado
- Consumo: <13 mA
- Indicador: LED rojo de salida
- Protecciones: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación de distancia <±1 % para ±15 % de variación de alimentación
- Corriente de carga: <200 mA
- Resistencia de aislamiento: >50 MΩ (DC 500 V) entre partes activas y carcasa
- Resistencia a impactos: 500 m/s², X/Y/Z 3 veces
- Rigidez dieléctrica: AC 1000 V, 50/60 Hz, 1 min
- Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, X/Y/Z 2 h
- Peso: aprox. 65 g
Entorno de uso
- Temperatura de funcionamiento: -25 a +70 °C
Montaje / dibujos
- Cilíndrico inductivo M12 con salida por cable — diagrama de conexionado y plano dimensional en la ficha del producto
Resumen técnico
- Modelo: CL12-RN8DNF1-A
- Serie: CL12
- Tipo: resistente a salpicaduras de soldadura
- Principio: inductivo
- Distancia de detección: 8 mm
- Formato: M12, cilíndrico
- Salida: NPN NO, tres hilos DC
- Tensión: DC 12–24 V
- Protección: IP67
- Frecuencia: 500 Hz, Tiempo de respuesta: 1 ms
- Longitud de cable: 2 m
- Temperatura de funcionamiento: -25 a +70 °C
- Accesorios: 2 tuercas, 1 arandela dentada, certificado
