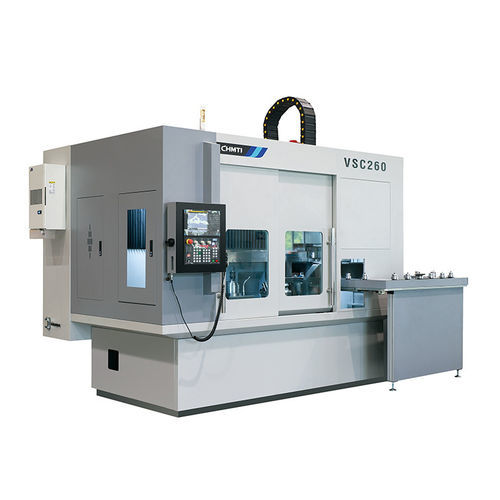

Centro de rectificado de disco vertical VSC260

cilíndrica exteriorpara engranajevertical

Resumen
El centro torneado-rectificado VSC260 está diseñado para el mecanizado tras el tratamiento térmico de piezas dentadas de tipo disco. Integra operaciones de torneado y rectificado en una sola máquina para reducir reaprietes y mejorar la precisión y la productividad.

Rendimiento y características principales

• Mecanizado integrado de torneado y rectificado en una sola sujeción, reduciendo reaprietes y mejorando la precisión dimensional y el rendimiento.
• Disposición vertical invertida con estructura compacta y evacuación de virutas eficiente; protección totalmente cerrada para contener virutas y refrigerante.
• Husillos de torneado y rectificado con husillos eléctricos y refrigeración por agua en circuito, controlando la dilatación térmica y estabilizando la precisión.
• Los ejes de avance lineales emplean reglas ópticas (encoders lineales) en bucle cerrado completo para mejorar la precisión de posicionamiento y transmisión.
• Equipo con almacén de piezas de circulación que permite al husillo de pieza tomar las piezas directamente, logrando un alto grado de automatización y eficiencia de ciclo.

Especificaciones técnicas principales

• Modelo: VSC260
• Piezas aplicables: componentes dentados en disco para torneado y rectificado tras tratamiento térmico
• Diámetro de paso máximo: Φ260
• Diámetro máximo de la pieza: Φ200
• Longitud máxima de la pieza: 80 mm
• Potencia husillo pieza: 15 kW
• Potencia husillo rectificado interior: 15 kW
• Potencia husillo rectificado exterior: 18 kW
• Recorrido X: 1600 mm
• Recorrido Y: 300 mm
• Disposición: vertical invertida
• Tipo de husillo: husillos eléctricos (torneado y rectificado)
• Refrigeración: refrigeración por agua en circuito
• Precisión de transmisión y retroalimentación: ejes lineales con regla óptica en bucle cerrado completo
• Automatización: almacén de piezas en circulación que permite la toma directa por el husillo porta pieza
