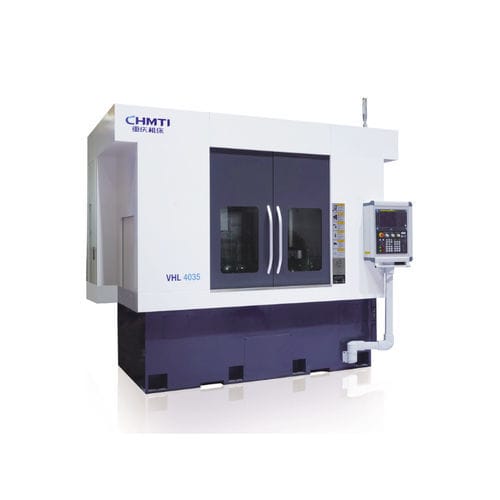

Torno CNC VHL4035

vertical5 ejesmultihusillos

Resumen
Adecuado para el mecanizado compuesto de gran volumen y alta precisión de discos de freno para automoción y vehículos de nueva energía. También ofrece una buena relación coste‑eficiencia para el mecanizado de piezas en forma de disco o de ejes cortos en sectores como motocicletas, instrumentación, herramientas eléctricas, maquinaria general y reductores.

Rendimiento y características principales

• Máquina tipo torno CNC vertical/invertido de cinco ejes con enlace de cuatro movimientos, diseñada para mecanizado eficiente y preciso.
• Husillo vertical y husillo invertido dispuestos en oposición vertical; avance radial dual para movimiento horizontal, avance axial dual para movimiento vertical y eje W servo para mecanizado por ambas caras en disposición compuesta.
• Estructura compacta y pequeña huella; cubiertas protectoras interiores y exteriores totalmente cerradas, sistema de refrigeración en seco/húmedo de alta presión y expulsión automática de virutas para una producción eficiente de piezas.
• Los dos husillos de pieza del VHL4035 están soportados por rodamientos de rodillos de alta precisión para soportar el mecanizado a alta velocidad.
• Opciones de automatización por máquina individual y múltiples interfaces de enlace para soportar líneas de producción automatizadas y flexibles.
• Sistema de control: FANUC 0i‑TF o Siemens 828D.

Especificaciones técnicas principales (tabla)
N.º | Especificación | Valor
1 | Diámetro máximo de la pieza | Φ420
2 | Altura máxima de la pieza | 450
3 | Diámetro de rotación máximo | Φ600
4 | Rango de velocidad del husillo vertical/invertido (r/min) | 2500
5 | Potencia del husillo vertical (kW) | 15
6 | Velocidad de avance rápido (m/min) | 24
7 | Distancia máxima entre los dos husillos (sin plato) | 650

Características / especificaciones técnicas

• Modelo: VHL4035
• Industrias aplicables: discos de freno automotrices; mecanizado en gran volumen de piezas tipo disco y ejes cortos (motocicleta, instrumentación, herramientas eléctricas, reductores, etc.)
• Estructura: vertical/invertido, cinco ejes con enlace de cuatro movimientos, husillo vertical y husillo invertido en oposición vertical
• Rango de velocidad del husillo: 2500 r/min
• Potencia del husillo vertical: 15 kW
• Diámetro máximo de la pieza: Φ420
• Diámetro de rotación máximo: Φ600
• Altura máxima de la pieza: 450
• Distancia máxima entre los dos husillos (sin plato): 650
• Velocidad de avance rápido: 24 m/min
• Configuración: cubiertas protectoras totalmente cerradas, refrigeración a alta presión en seco/húmedo, expulsión automática de virutas; automatización por máquina individual opcional e interfaces de enlace múltiples
• Sistema de control: FANUC 0i‑TF o Siemens 828D
