Torno CNC DT
horizontal2 ejescon servomotor

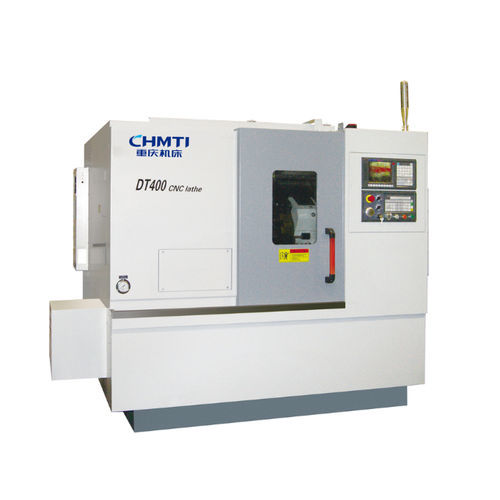

Torno CNC - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / 2 ejes / con servomotor
Torno CNC - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / 2 ejes / con servomotor
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Sistema de transmisión
con servomotor
Aplicaciones
para producción de piezas pequeñas, para mecanizado de ejes, de producción, de piezas complejas
Rendimiento
de alta precisión, de alta velocidad, de alto rendimiento
Otras características
compacto, multifunción
Función combinada
de fresado, de mandrilado, perforación
Velocidad de rotación

Máx.: 4.000 rpm
(25.132,741 rad.min-1)

Mín.: 100 rpm
(628,319 rad.min-1)

Diámetro máximo de corte

130 mm, 200 mm, 220 mm, 350 mm
(5 in, 8 in, 9 in, 14 in)

Longitud máxima de corte

300 mm, 500 mm
(12 in, 20 in)

Potencia nominal

5,5 kW, 11 kW
(7,5 hp, 15 hp)

Descripción

Resumen
Esta serie de tornos es adecuada para el mecanizado de piezas tipo disco (o eje) con geometría compleja y altos requisitos de precisión, utilizadas en motocicletas, automóviles y equipos ligeros de instrumentación.

Principales prestaciones y características de la máquina:
  • Máquina CNC de precisión de tamaño mediano-pequeño y alta eficiencia. Además del torneado, diferentes configuraciones pueden incorporar taladrado, escariado, roscado, mandrinado y fresado, siendo especialmente adecuada para piezas disco y eje con geometría compleja y tolerancias estrictas.
  • Diseño modular; torreta motorizada opcional para mecanizado combinado torneado-fresado; husillo con motor eléctrico, motores lineales y reglas ópticas opcionales para mejorar la precisión de mecanizado y la respuesta dinámica.
  • Cambiando la configuración de los rodamientos del husillo (rodamientos NN delante y detrás) y sustituyendo guías lineales por guías de rodillos, se puede mejorar la rigidez global para mecanizados de repaso tras tratamiento térmico.
  • Disposición de la máquina con portaherramientas inclinado a 30°, estructura compacta y pequeño espacio ocupado. Cama y bancada fundidas integralmente en fundición de alta calidad para aumentar rigidez y capacidad de amortiguación.
  • Los ejes de avance utilizan servomotores, husillos de bolas y guías lineales para garantizar la precisión y estabilidad de la máquina.
  • Carrocería con puertas deslizantes totalmente cerradas, estética y protección adecuada. La evacuación de virutas puede cambiarse fácilmente entre expulsión lateral y trasera, apto para operación en líneas de producción y conforme a requisitos de producción ecológica.

Principales especificaciones técnicas:
No. | Especificaciones técnicas principales | DT300 | DT400 | DT400A
1 | Longitud máxima de torneado (mm) | 300 | 300 | 500
2 | Diámetro máximo de torneado (eje) (mm) | Φ130 | Φ220 | Φ220
3 | Diámetro máximo de torneado (disco) (mm) | Φ200 | Φ350 | Φ350
4 | Rango de velocidades del husillo (r.p.m) | 100–4000 | 100–3500 | 100–3500
5 | Potencia del husillo (kW) | 5.5 | 11 | 11

Otra información
Código/modelo: la página muestra el código «DT高速精密».
