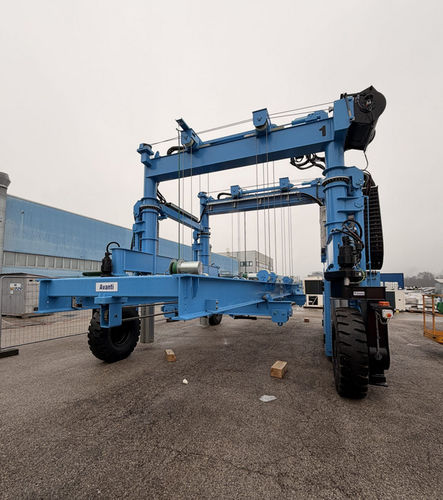

Carretilla elevadora de tipo straddle (horcaja) para contenedores MST 28

para la manipulación de contenedorespara aplicaciones marinaseléctrica

Resumen del producto
Carro pórtico telescópico con tracción eléctrica diseñado para la manipulación y elevación de contenedores ISO TANK de 20 ft hasta 28 toneladas, con ajuste de altura continuo incluso a plena carga. Altura de trabajo entre 5,15 m y 7,75 m (recorrido total 2,6 m) gracias a cuatro montantes telescópicos laterales hidráulicos de doble etapa — indicado para aplicaciones que requieren adaptabilidad, precisión y estabilidad.

Propulsión e hidráulica
La máquina combina propulsión eléctrica por batería con un sistema hidráulico dedicado que gestiona traslación, elevación y dirección. La central hidráulica está dispuesta en línea con un motor eléctrico de 45 kW, acoplamiento, bombas hidráulicas y bloques de válvulas. El larguero opuesto alberga el paquete de baterías de litio, el cuadro eléctrico y el inversor para un diseño compacto y de fácil mantenimiento. El elevamiento del pórtico se realiza mediante cuatro cilindros de gran capacidad de doble efecto (uno por montante), equipados con válvulas de retención de carga y válvulas de descenso controlado para mejorar la seguridad. Las líneas hidráulicas y eléctricas se canalizan mediante cadenas portacables en ABS para garantizar movimientos suaves y fiabilidad a largo plazo.

Aplicaciones y personalización
Solución de alto rendimiento para logística industrial y operaciones portuarias/intermodales que requieren un vehículo de elevación especial adaptado a flujos de trabajo exigentes. Cada unidad es totalmente personalizable según las especificaciones del cliente: capacidad de carga, dimensiones, distribución, accesorios y adaptaciones a las condiciones ambientales.

Configuraciones estructurales disponibles

• Viga simple (single-girder): adecuada para uso individual o en tándem, óptima para el transporte de elementos lineales o piezas alargadas.
• Viga doble (double-girder): más robusta, apta para la integración con una amplia gama de spreaders para la manipulación segura de cargas voluminosas o irregulares.

Características distintivas

• Capacidad de carga configurable según los requisitos del proyecto
• Versiones telescópicas ampliables en ancho o altura para adaptarse a cargas de diferentes tamaños
• Diseñado para operar en condiciones ambientales extremas, incluidas variaciones de temperatura y humedad
• Sistema de dirección electrónica para maniobras precisas en espacios reducidos

Opciones
Puede configurarse en versión totalmente eléctrica para una manipulación sostenible y sin emisiones.

Especificaciones técnicas

• Modelo: MST 28
• Tipo de carga previsto: contenedores ISO TANK 20 ft
• Capacidad nominal máxima: hasta 28 toneladas
• Rango de altura de trabajo: 5,15 m a 7,75 m (recorrido vertical total 2,6 m)
• Sistema de elevación: cuatro montantes telescópicos laterales hidráulicos de doble etapa
• Actuadores de elevación del pórtico: cuatro cilindros de gran tamaño y doble efecto (uno por montante)
• Válvulas de seguridad: válvulas de retención de carga y válvulas de descenso controlado en los cilindros
• Propulsión: propulsión eléctrica por batería combinada con sistema hidráulico dedicado (central hidráulica en línea con motor eléctrico 45 kW, acoplamiento, bombas y bloques de válvulas)
• Almacenamiento/eléctrico: paquete de baterías de litio, cuadro eléctrico e inversor ubicados en el larguero opuesto para un diseño compacto
• Gestión de cables: líneas hidráulicas y eléctricas canalizadas mediante cadenas portacables en ABS
• Funciones principales gestionadas hidráulicamente: traslación, elevación y dirección
• Configuraciones estructurales disponibles: Viga simple (single-girder) y Viga doble (double-girder)
• Alcance de personalización: capacidad de carga, dimensiones, distribución, accesorios y adaptaciones a condiciones ambientales
• Aplicaciones objetivo: logística industrial, operaciones portuarias e intermodales
