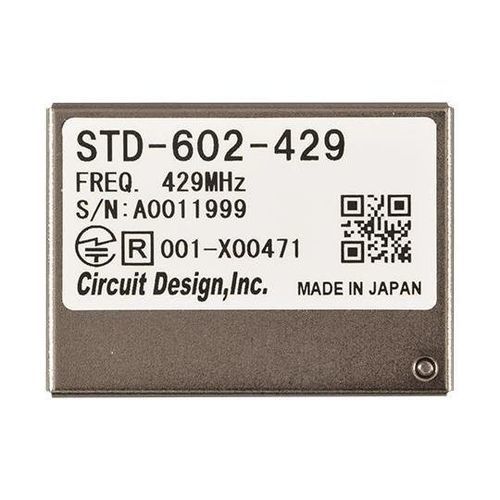

Módulo radio multicanal STD-602-429

UHFde banda estrecha

El módulo de radio compacto UHF FM de banda estrecha STD-602-429 es adecuado para aplicaciones industriales de telemando y telemetría que operan en la banda de 429 MHz. Este módulo, destinado a su uso en Japón, cuenta con la Certificación de Tipo de Diseño de Construcción (marca Giteki), lo que significa que no se requiere licencia de radio ni registro para utilizarlo. El STD-602-429 dispone de una sencilla interfaz serie y permite utilizar un protocolo de comunicación personalizado. La potencia de RF, la velocidad de transmisión de datos y el canal pueden ajustarse mediante comandos serie específicos. Tal y como exige la normativa japonesa, la función de detección de portadora también está implementada y se ejecuta automáticamente. Cumple con ARIB STD-T67Contiene la certificación de tipo de diseño de construcción (marca Giteki)Banda de 429 MHzPequeño 36 x 26 x 6,1 mmFuncionamiento de bajo consumo - 27 mA (TX 10 mW / 3 V) - 17 mA (RX)Interfaz transparente para entrada y salida de datosInterfaz de control de comandos Aplicaciones: Sistema de control remoto industrialSistemas de telemetríaSistema de monitorización Especificaciones: Norma aplicableARIB STD-T67Tipo de certificación de diseño de construcción (marca Giteki) adquirida Método de comunicaciónSimplex, Half Duplex Tipo de emisiónF1DFSK Frecuencia estrecha429,246875 a 429,915625 MHz Número de canales RF40 canales79 canales96 canales4.800 bps2.400 bps (TX 5, 10 mW)2.400 bps (TX 1 mW) Paso de canal12.5 kHz6,25 kHz4.800 bps2.400 bps Velocidad de bits de RF4.800 / 2.400 bps Tensión de alimentación3,0 a 5,0 V CC Corriente de alimentación27 mA típ. (TX 10 mW)17 mA típ. (RX) Rango de temperatura de funcionamiento-20 a +65 °C Dimensiones36 x 26 x 6,1 mm Peso13 g Pieza del transmisor Potencia de salida RF10 / 5 / 1 mWConducción 50 ohm Desviación+/-2,4 kHz+/-1,2 kHzPN9 4.800 bpsPN9 2.400 bps Emisión no esencial< -27 dBm Potencia de fuga del canal adyacente> 40 dBcPN9 2.400 / 4.800 bps Parte receptora: Tipo de receptorSuperheterodino simple Nivel máximo de entrada10 dBm Sensibilidad del receptor-114 dBm (4.800 bps)BER 1% Selectividad del canal adyacente50 dB (4.800 bps)+/-12,5 kHz Bloqueo75 dB+/-1 MHz Radiación no esencial< -54 dBm Interfaz: Interfaz de datos (DI / DO)L = GND H = VCC, asíncronaInterfaz de comandos transparente (TXD / RXD)UART 19.200 bps8 bits de datos, sin paridad, 1 bit de parada Características principales / Especificaciones técnicas: Cumple con ARIB STD-T67 Certificación de tipo de diseño de construcción (marca Giteki) Frecuencia: 429,246875 a 429,915625 MHz Potencia de salida de RF: 10 / 5 / 1 mW Velocidades de datos: 4.800 / 2.400 bps Tensión de alimentación: 3,0 a 5,0 V CC Consumo de corriente: 27 mA (TX), 17 mA (RX) Temperatura de funcionamiento: -20 a +65 °C Dimensiones: 36 x 26 x 6,1 mm Peso: 13 g Interfaz transparente y de control de comandos Función de detección de portadora implementada
