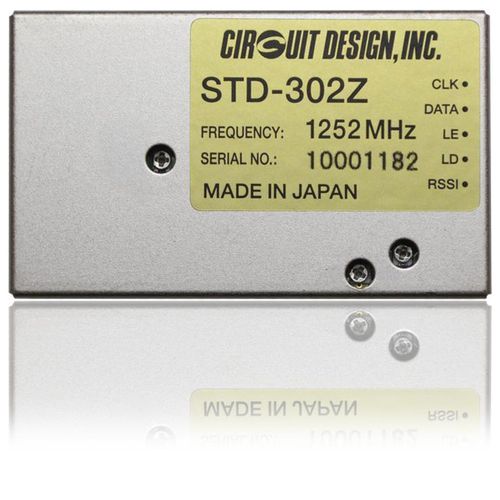

Transceptor UHF STD-302Z

FMde transmisión de datosde vigilancia

Descripción del Producto El transceptor FM de banda estrecha programable STD-302Z es un módulo transceptor UHF FM de banda estrecha adecuado para aplicaciones de control remoto y telemetría industrial. Los filtros SAW y la tecnología de banda estrecha proporcionan una comunicación de datos confiable en entornos industriales donde se requiere una buena rechazo de interferencias y un alcance práctico. Adecuado para sistemas de retroalimentación. Características - Potencia RF de 10 mW o 5 mW - Rango de operación de 3.0 a 5.5 V - Canal RF programable - VCO controlado por PLL - Sensibilidad del receptor - Excelente resistencia a vibraciones y choques / Durabilidad mecánica - Categoría de receptor 1 (458 MHz), 1.5 (434 / 869 MHz) - Varias bandas de frecuencia: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - EN 300 220 (434 / 458 / 869 MHz) Aplicaciones - Aplicaciones industriales - Sistemas de control remoto / Sistemas de retroalimentación - Sistemas de telemetría / Sistemas de monitoreo - Transmisión de datos FA Especificaciones (ejemplo 434 MHz) - Norma aplicable: Cumple con RED (EN 300 220), Regulaciones de Equipos de Radio del Reino Unido 2017 - Método de comunicación: Simplex, Semidúplex - Frecuencia: 433.075 a 434.775 MHz - Paso de canal: Programable en pasos de 25 kHz - Tasa de bits RF: 9,600 bps - Ancho de pulso: Mín. 100 us / Máx. 15 ms - Voltaje de suministro: 3.0 a 5.5 V DC - Corriente de suministro: 44 mA típ. (TX), 28 mA típ. (RX) - Rango de temperatura de operación: -20 a +60 grados C - Dimensiones: 30 x 50 x 9 mm - Peso: 25 g Parte del Transmisor - Tipo de transmisor: Sintetizador PLL - Potencia de salida RF: 10 mW - Desviación: +/-2.75 kHz (PN9 9,600bps) - Entrada de datos: Digital L = GND, H = 3 V a Vcc - Emisión espuria: 1000 MHz) - Potencia del canal adyacente: 1000 MHz) - Salida de datos: Digital L = GND, H = 2.8 V Otras Bandas de Frecuencia - 419 MHz: 418.725 a 419.425 MHz, paso de 25 kHz, 9,600 bps, 10 mW - 429 MHz: 429.25 a 429.7375 MHz, paso de 12.5 kHz, 4,800 bps, 9 mW - 447 MHz: 447.275 a 447.9875 MHz, paso de 12.5 kHz, 4,800 bps, 10 mW - 458 MHz: 458.525 a 459.175 MHz, paso de 25 kHz, 9,600 bps, 10 mW - 869 MHz: 868.025 a 870.975 MHz, paso de 25 kHz, 9,600 bps, 5 mW - 1216 MHz: 1216.0125 a 1216.9875 MHz, paso de 25 kHz, 4,800 bps, 8 mW - 1252 MHz: 1252.0125 a 1252.9875 MHz, paso de 25 kHz, 4,800 bps, 8 mW Accesorios Relacionados - ANT-LEA-01-R, ANT-LEA-02-R: Antenas de plomo con enchufe - ANT-RIG-01-R, ANT-RIG-02-R: Antenas rígidas con enchufe - ANT-01-R: Antena con cable coaxial de extensión - ANT-400-SFW-N: Antena giratoria para exteriores - ANT-400-R: Antena resistente al agua con SMA - CBL-SMA-02F-R: Cable de conversión SMA - CBL-TMP-01-R: Cable coaxial con enchufe - SJ050011, SJ060011: Conectores hembra para conexiones montadas en PCB Certificaciones - Cumple con RED (EN 300 220) - Regulaciones de Equipos de Radio del Reino Unido 2017 Características Técnicas / Especificaciones - Bandas de frecuencia: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - Potencia de salida RF: 5 mW, 8 mW, 9 mW, 10 mW (dependiendo de la banda) - Voltaje de suministro: 3.0 a 5.5 V DC - Temperatura de operación: -20 a +60°C - Dimensiones: 30 x 50 x 9 mm - Peso: 25 g - Tipo de receptor: Doble superheterodino - Tipo de transmisor: Sintetizador PLL - Canales programables - Alta resistencia a vibraciones y choques - Durabilidad mecánica - EN 300 220 (434 / 458 / 869 MHz)
