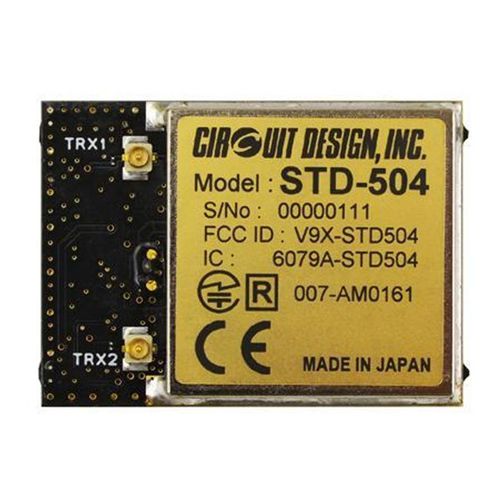

Transceptor DSSS STD-504
2,4 GHzde radioRF

Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF - imagen - 2
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF - imagen - 3
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF - imagen - 4
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 GHz / de radio / RF - imagen - 5
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Circuit Design, Inc.

Características

Tipo de red
de radio, RF, 2,4 GHz, DSSS
Aplicaciones
de transmisión de datos, de vigilancia, para mando a distancia radio, para sensor, de telemetría, para transmisor de datos inalámbrico, de seguimiento
Otras características
compacto, baja potencia, bajo consumo

Descripción

Descripción general
El STD-504 es un transceptor de radio compacto 2,4 GHz DSSS diseñado para telemetría y telecontrol industrial. Integra un receptor con diversidad real y diversidad de transmisión para mantener enlaces fiables en entornos saturados de la banda de 2,4 GHz. El módulo admite funcionamiento de baja potencia y con batería, ofrece una interfaz de datos RF transparente para protocolos de usuario y permite la configuración mediante comandos UART.

Certificaciones
Cumple con EN 300 328, FCC Parte 15.247 (EE. UU.), ISED RSS-210 (Canadá) y ARIB STD-T66 (Japón), lo que permite su despliegue global.

Características
  • Certificación de conformidad CE, FCC, ISED y ARIB
  • Modulación Direct Sequence Spread Spectrum (DSSS)
  • Opción de salto de canal controlada por el pin CHC
  • Receptor con diversidad real (dos circuitos receptores integrados)
  • Diversidad de transmisión
  • Configuración del módulo mediante comandos UART dedicados
  • Interfaz de datos RF transparente (DO/DI/CLK)
  • Funcionamiento de baja potencia apto para baterías; 75 canales
  • Alcance en línea de vista: 300 m
  • Sensor de temperatura a bordo

Aplicaciones
  • Telecontrol industrial
  • Sistemas de telemetría

Especificaciones (resumen)
  • Normas aplicables: EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
  • Método de comunicación: Simplex
  • Método de transmisión: Direct sequence spread spectrum
  • Tipo de emisión: F1D (FSK)
  • Frecuencia: 2402,5 a 2476,5 MHz
  • Espaciado de canales: 1 MHz
  • Tasa de bits RF: 19,2 kbps
  • Tasa de chips: 288 kcps
  • Conectores RF: MHF x 2
  • Código de dispersión: 15 Chips (secuencia M: 111101010001100)
  • Rango de temperatura de funcionamiento: -30 a +70 °C (sin condensación)
  • Tensión de alimentación: 3,3 a 5,0 V CC (máx. absoluto 5,5 V)
  • Corriente de alimentación: TX 55 mA típ.; RX 60 mA típ.
  • Dimensiones: 40 x 29 x 5,5 mm
  • Peso: 10 g
  • Potencia RF de salida: < 10 mW (e.i.r.p.)
  • Entrada de datos TX: Digital L = GND, H = Vref
  • Nivel de entrada RF (RX): < -13 dBm
  • Sensibilidad del receptor: -93 dBm (19,2 kbps, BER 0,1%)
  • Puertos interfaz datos RF: DO / DI / CLK (tasa 19,2 kbps; sincronización: CLK)
  • Puertos interfaz de comando: TXD / RXD (UART, formato RS232C; asíncrono)
  • Velocidades UART soportadas: 19,2 k / 38,4 k / 57,6 kbps
  • Control de flujo: Ninguno
  • Otros parámetros UART: Longitud de datos 8 bits; Paridad: Ninguna; Bits de parada: 2
