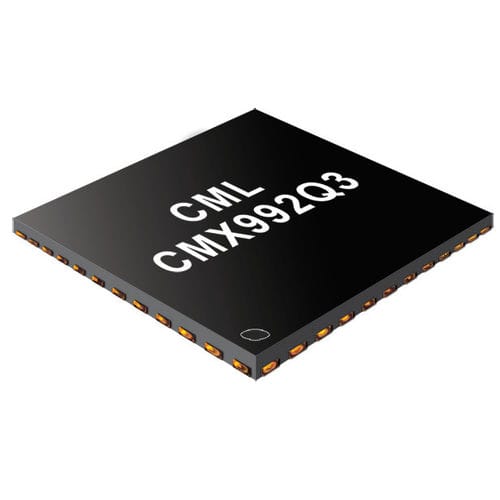

Receptor sin cable CMX992

radiodigitalindustrial

El CMX992 es un CI receptor de RF de un solo chip y alto rendimiento para sistemas de radio analógicos y digitales. Funciona de 100MHz a 1GHz y su arquitectura I/Q admite múltiples tipos de modulación y anchos de banda con un único diseño de radio. El CMX992 integra un primer mezclador, demoduladores Rx, PLL IF y subsistemas VCO IF que minimizan los circuitos externos necesarios para implementar un receptor completo. Los modos seleccionados por el usuario se adaptan a los distintos requisitos de las aplicaciones. La ruta de Rx incluye un primer mezclador de Rx integrado con dos salidas para soportar dos opciones de filtros de primera FI externos, luego un mux de entrada 2:1 integrado seguido de funciones de medición de nivel de señal de banda ancha y VGA para soportar la implementación del AGC. La señal de 1ª FI se demodula I/Q a FI cero o se mezcla a una salida de FI baja. El CMX992 ofrece opciones de salida de Rx diferencial y de un solo extremo y amplificadores diferenciales para un acondicionamiento flexible de la señal.El CMX992 incluye las funciones básicas de RF e IF de un receptor de alto rendimiento y puede utilizarse en una amplia gama de productos inalámbricos de banda estrecha y de banda ancha, incluidos los terminales multimodo analógicos/digitales. El CMX992 puede utilizarse cuando se emplean modulaciones altamente lineales, por ejemplo, para aplicaciones como TETRA, en las que una solución típica de transmisor incluiría el transmisor de retroalimentación cartesiana CMX998. Receptor RF de alto rendimiento (100MHz a 1GHz) Rx: - Mezclador de RF con selección de salida - Selección de la primera entrada de FI - Amplificador de ganancia variable de 1ª FI (VGA) - Indicador de nivel de señal de 1ª FI (SLI) - Demodulador bimodal - I/Q Zero IF con salidas diferenciales - Dos salidas de FI seleccionables (450kHz o 455kHz) IF: - Sintetizador de IF LO - Amplificador de resistencia negativa del VCO de FI
