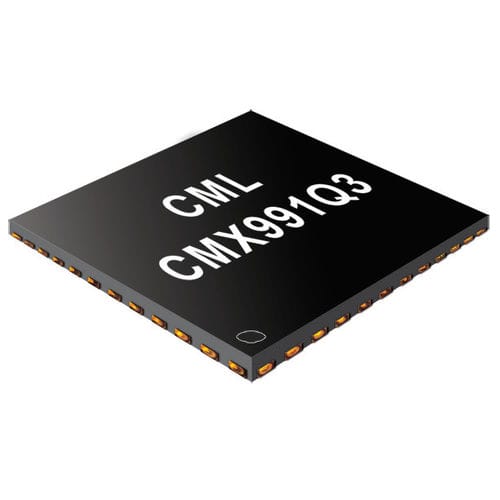

Transceptor de radio CMX991

circuito integradode alta eficaciahalf-duplex

El CMX991 es un transceptor en cuadratura de RF de un solo chip, de alto rendimiento y bajo coste, que proporciona las funciones básicas necesarias para implementar un transmisor y receptor de radio con todas las funciones. Funciona de 100MHz a 1GHz y su arquitectura I/Q admite múltiples tipos de modulación y anchos de banda con un único diseño de radio. El CMX991 semidúplex integra moduladores Tx, demoduladores Rx, subsistemas IF PLL y IF VCO para minimizar los circuitos externos necesarios al implementar un chip transceptor de RF completo. Los modos seleccionados por el usuario se adaptan a los diferentes requisitos de la aplicación. La ruta de transmisión incluye un modulador I/Q para generar con precisión la modulación en la frecuencia de FI, que luego puede traducirse a la frecuencia final de RF mediante un sistema integrado de conversión ascendente del modulador I/Q. La salida de FI del modulador I/Q también está disponible para la conversión a RF mediante circuitos externos, si se desea. La ruta Rx incluye un mezclador Rx integrado con dos salidas para admitir dos opciones de filtro IF externo, y luego un MUX de entrada 2:1 integrado seguido de funciones de medición de nivel de señal de banda ancha y VGA, para admitir la implementación del AGC. La señal de la 1ª FI se demodula I/Q a FI Cero o se mezcla a una salida de FI Baja. El CMX991 ofrece opciones de salida Rx diferencial y de un solo extremo y amplificadores diferenciales para un acondicionamiento flexible de la señal. Transceptor RF de alto rendimiento (100MHz a 1GHz) Funcionamiento semidúplex Rx: - Mezclador de RF con selección de salida - Selección de la primera entrada de FI - Amplificador de ganancia variable de 1ª FI (VGA) - Indicador de nivel de señal de 1ª FI (SLI) - Demodulador bimodal - I/Q Zero IF con salidas diferenciales - Salidas de FI seleccionables (450kHz o 455kHz) Tx: - Modulador I/Q a FI
