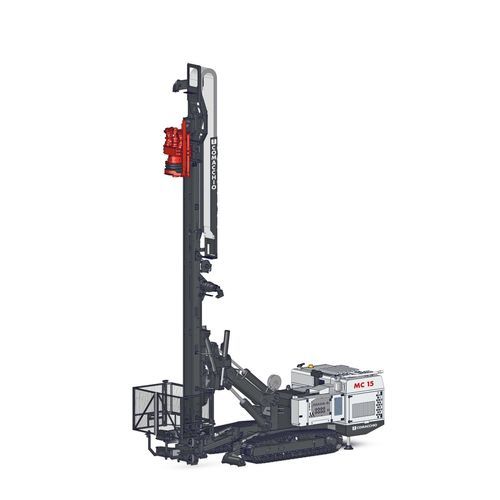

Perforadora para anclaje MC 15

de estabilizaciónde estabilización profundageoctécnica

Resumen
La MC 15 es una perforadora sobre orugas compacta y potente de Comacchio, diseñada para una amplia gama de trabajos de cimentación y estabilización del terreno. Su cinemática totalmente articulada permite un gran alcance de trabajo y múltiples inclinaciones de mástil sin necesidad de reposicionar pasadores, acelerando el posicionamiento y mejorando la flexibilidad operativa en obras con espacio limitado.

Capacidades y sistemas principales
La MC 15 dispone de una arquitectura hidráulica modular que admite diversos equipos: cabezales rotativos, martillos hidráulicos, sistemas de doble cabeza, bombas de agua/lodo y varias opciones de cargador de barras. Las configuraciones permiten automatizar la manipulación de barras para aumentar la productividad y la seguridad. Las extensiones de mástil telescópico permiten operaciones de jet grouting en pasada única hasta 19 m.

Aplicaciones principales

• Micropilotes
• Anclajes
• Soil nailing
• Jet grouting (pasada única hasta 19 m)
• Trabajos de cimentación y estabilización del terreno

Características destacadas

• Cinemática totalmente articulada para un amplio volumen de trabajo e inclinaciones de mástil variables sin reposicionar pasadores
• Arquitectura hidráulica modular para múltiples configuraciones de equipos (cabezales rotativos, martillos, doble cabeza, bombas, cargadores de barras)
• Soporte para manipulación automatizada de barras para aumentar la productividad y la seguridad del operador
• Extensiones de mástil telescópico para jet grouting en profundidad (capacidad en pasada única)

ESPECIFICACIONES TÉCNICAS (tabla)
Ancho total de vías : 2.300 mm (UE) — 7' 6" (US)
Potencia motor diésel : 119 - 140 kW (UE) — 160 - 188 HP (US)
Normas de emisiones : Stage 3A/Tier 4i - Stage 5/Tier 4f (UE & US)
Fuerza de retracción : 8.000 daN (UE) — 17,985 lbs (US)
Fuerza de avance : 8.000 daN (UE) — 17,985 lbs (US)
Recorrido de avance : 4.000 - 7.000 mm (UE) — 13'1" - 22'11" (US)
Rango de par : 1.300 - 2.900 daNm (UE) — 9,588 - 21,389 lb*ft (US)
Rango de velocidad : 100 - 350 rpm (UE & US)
Rango de sujeción : 45 - 530 mm (UE) — 1"3/4 - 1'8" (US)
Rango de peso : 15 - 17 t (UE) — 33,070 - 37,480 lbs (US)

CONFIGURACIÓN DOBLE CABEZA (tabla)
Par máx. cabeza superior : 1.350 daNm (UE) — 9,957 lb*ft (US)
Par máx. cabeza inferior : 2.900 daNm (UE) — 21,389 lb*ft (US)
Recorrido mástil : 3.550 - 6.550 mm (UE) — 11'7" - 21'5" (US)

CONFIGURACIÓN JET GROUTING (tabla)
Profundidad máx. en pasada única : 19.000 mm (UE) — 62'4" (US)
Tamaño máx. de barra : 114 mm (UE) — 4"1/2 (US)

Características / Especificaciones técnicas

• Modelo: MC 15
• Fabricante / Marca: Comacchio
• Potencia motor: 119–140 kW (160–188 HP)
• Fuerza de retracción y de avance: 8,000 daN (17,985 lbs)
• Par (cabeza simple/doble): hasta 1,300–2,900 daNm (9,588–21,389 lb*ft)
• Recorrido de avance: 4,000–7,000 mm (13'1"–22'11") — recorrido mástil doble cabeza: 3,550–6,550 mm (11'7"–21'5")
• Capacidad jet grouting en pasada única: hasta 19,000 mm (62'4") con extensiones de mástil telescópico
• Rango de sujeción: 45–530 mm
• Peso operativo típico: 15–17 t
• Usos principales: micropilotes, anclajes, soil nailing, jet grouting, cimentaciones y estabilización del terreno
