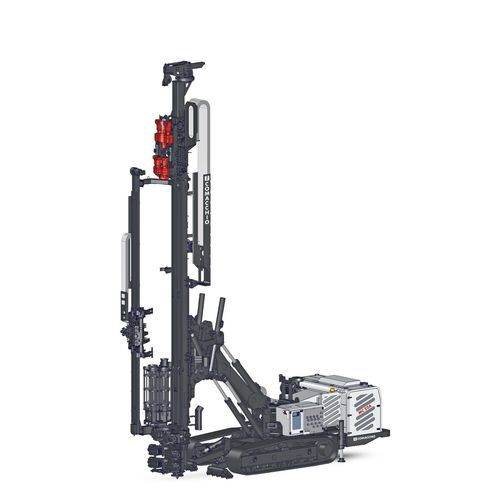

Perforadora para anclaje MC 22 A

de pilotescon orugasrotativa

Descripción general
La MC 22 A es la evolución del modelo MC 22 de Comacchio, que integra un carrusel dúplex automatizado para la manipulación de barras y tubajes de distintos diámetros y longitudes. Conserva el rango operativo de la MC 22 e incorpora la gestión automatizada de elementos de perforación, siendo especialmente adecuada para la instalación de anclajes con sistemas de perforación de doble cabeza. El sistema de agarre universal no requiere ajustes al cambiar de diámetro y, junto con la radiocontrol Comacchio, permite que el operador gestione tanto la máquina como el carrusel desde una única estación de control.

Principales beneficios

• Carrusel dúplex automatizado para almacenamiento y manipulación simultánea de barras y tubajes (diferentes diámetros/longitudes).
• Sistema de agarre universal: sin reconfiguración al cambiar diámetros.
• Operación por un solo operario mediante radiocontrol Comacchio integrado (funciones de máquina y carrusel).
• Optimizada para instalación de anclajes con configuración de doble cabeza.
• Articulación de mástil patentada y manipulación a bordo que permiten trabajar en espacios confinados o de difícil acceso sin equipos adicionales ni ayudantes.

Puntos destacados / datos técnicos clave

• Capacidad del carrusel: hasta 10 barras + 9 tubajes.
• Diámetros de barras (min / max): 76 - 142 mm (3" - 5" 1/2).
• Diámetros de tubajes (min / max): 114 - 204 mm (4" 1/2 - 8").
• Longitud típica de barras/tubajes gestionada: 3 - 3.5 m (10' - 11'5").

Especificaciones técnicas (tabla)
Ancho total sobre orugas — EU: 2.500 mm | US: 8' 2"
Potencia motor diésel — EU: 180 - 205 kW | US: 240 - 278 HP
Normas de emisiones — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
Fuerza de retracción — EU: 9.500 daN | US: 21,357 lbs
Fuerza de avance — EU: 9.500 daN | US: 21,357 lbs
Recorrido de avance — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
Rango de par — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
Rango de velocidad — EU/US: 70 - 260 rpm
Rango de sujeción — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
Peso — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

CONFIGURACIÓN DE DOBLE CABEZA (seleccionado)
Par máximo cabeza superior — EU: 1.350 daNm | US: 9,957 lb*ft
Par máximo cabeza inferior — EU: 2.900 daNm | US: 21,389 lb*ft
Recorrido del mástil — EU: 5.800 mm | US: 19'

SISTEMA AUTOMÁTICO DE CARROUSEL DE BARRAS Y TUBAJES (seleccionado)
Diámetro barra min./max. — EU: 76 - 142 mm | US: 3" - 5" 1/2
Diámetro tubaje min./max. — EU: 114 - 204 mm | US: 4" 1/2 - 8"
Longitud — EU: 3 - 3,5 m | US: 10' - 11'5"
Capacidad máxima — 9 + 1 (configuración típica)

Especificaciones técnicas detalladas

• Ancho total sobre orugas: 2.500 mm (EU) / 8' 2" (US)
• Potencia motor diésel: 180 - 205 kW (EU) / 240 - 278 HP (US)
• Normas de emisiones: Stage 3A/Tier 3 - Stage 5/Tier 4f
• Fuerza de retracción: 9.500 daN (EU) / 21,357 lbs (US)
• Fuerza de avance: 9.500 daN (EU) / 21,357 lbs (US)
• Recorrido de avance: 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Rango de par: 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Rango de velocidad: 70 - 260 rpm (EU/US)
• Rango de sujeción: 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Peso: 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Detalles doble cabeza: par máximo cabeza sup. 1.350 daNm; cabeza inf. 2.900 daNm; recorrido mástil 5.800 mm.
• Carrusel dúplex automático: gestiona barras 76 - 142 mm y tubajes 114 - 204 mm; longitud típica 3 - 3,5 m; capacidad máx. 9 + 1.
