Perforadora de estabilización MC 20
geoctécnicade pilotesde micropilote

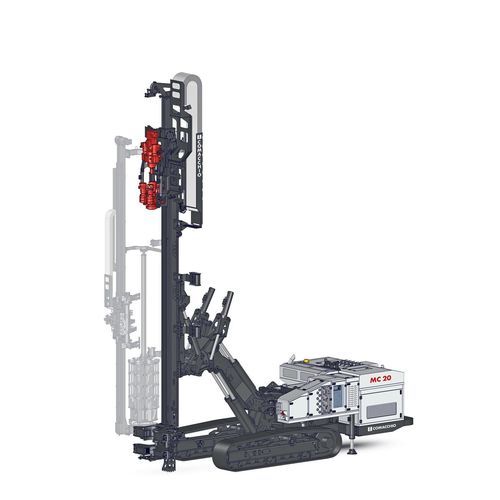

Perforadora de estabilización - MC 20 - Comacchio - geoctécnica / de pilotes / de micropilote
Perforadora de estabilización - MC 20 - Comacchio - geoctécnica / de pilotes / de micropilote
Perforadora de estabilización - MC 20 - Comacchio - geoctécnica / de pilotes / de micropilote - imagen - 2
Perforadora de estabilización - MC 20 - Comacchio - geoctécnica / de pilotes / de micropilote - imagen - 3
Perforadora de estabilización - MC 20 - Comacchio - geoctécnica / de pilotes / de micropilote - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Función
geoctécnica, de estabilización
Aplicación
de pilotes, de micropilote
Movilidad
con orugas
Sistema de perforación
rotativa, con doble cabezal rotativo
Otras características
hidráulica, con motor diésel, para terrenos inclinados
Sector
para ingeniería civil, para obra de construcción
Diámetro de perforación

Mín.: 45 mm
(2 in)

Máx.: 435 mm
(17 in)

Ancho total (trabajo)

2.500 mm
(98 in)

Peso de la máquina

Mín.: 20.500 kg
(45.194,8 lb)

Máx.: 22.000 kg
(48.501,7 lb)

Potencia del motor

209 kW
(284,16 hp)

Descripción

Descripción del producto
El MC 20 es un equipo de perforación hidráulico que combina dimensiones compactas con una arquitectura hidráulica modular compatible con una amplia gama de cabezales de perforación y accesorios. Presenta una cinemática totalmente articulada que permite múltiples posiciones del mástil y una gran área de trabajo. La máquina puede configurarse en operación de cabeza única o doble e integrarse con equipos auxiliares como bombas de agua/barro, grúas y cargadores de barras/revestimientos.

Aplicaciones
  • Micropilotes
  • Anclajes / tirantes (incluido perforación y revestimiento simultáneo con sistemas de doble cabezal)
  • Soil nailing
  • Trabajos de cimentación y estabilización del terreno
  • Refuerzo de muros de contención en excavaciones profundas

Principales características
  • Cinemática totalmente articulada que proporciona múltiples posiciones del mástil y una amplia envolvente de trabajo
  • Sistema hidráulico modular que admite diversos cabezales de perforación y accesorios simultáneos
  • Compatibilidad con martillos hidráulicos y sistemas de doble cabezal
  • Conversión rápida entre configuraciones de cabeza simple y doble
  • Carrusel dúplex opcional (hasta nueve pares de barras y revestimientos) o cargador tipo rack (hasta 18 barras a bordo)
  • Tren de rodaje con cadenas oscilantes para mayor estabilidad, tracción y movilidad en terrenos irregulares o en pendiente
  • Diseñada para ofrecer flexibilidad operativa en aplicaciones de perforación

Configuración de doble cabezal (resumen)
Par máximo cabezal superior: 1.350 daNm (UE) / 9.957 lb*ft (US)
Par máximo cabezal inferior: 2.900 daNm (UE) / 21.389 lb*ft (US)
Carrera de avance del mástil: 5.500 - 6.900 mm (UE) / 18' - 22' 8" (US)

Sistema automático de carrusel de barras y revestimientos (resumen)
Diámetro barra min./máx.: 76 - 142 mm (UE) / 3" - 5" 1/2 (US)
Diámetro revestimiento min./máx.: 114 - 204 mm (UE) / 4" 1/2 - 8" (US)
Longitud: 3 - 3,5 m (UE) / 10' - 11' 5" (US)
Capacidad máxima: 9 + 1 (número de pares)

Características técnicas / especificaciones
  • Ancho total de orugas: 2.500 mm (UE) / 8' 2" (US)
  • Potencia del motor diésel: 209 kW (UE) / 280 HP (US)
  • Normativa de emisiones: Stage 5 / Tier 4f
  • Fuerza de retracción: 12.500 daN (UE) / 28,100 lbs (US)
  • Fuerza de avance: 12.500 daN (UE) / 28,100 lbs (US)
  • Carrera de avance: 5.600 - 7.000 mm (UE) / 18' 5" - 22' 11" (US)
  • Rango de par: 2.050 - 3.700 daNm (UE) / 15,120 - 27,290 lb*ft (US)
  • Rango de velocidad: 60 - 120 rpm
  • Rango de sujeción: 45 - 435 mm (UE) / 1" 3/4 - 1' 5" (US)
  • Peso: 20,5 - 22 t (UE) / 45,200 - 48,500 lbs (US)
