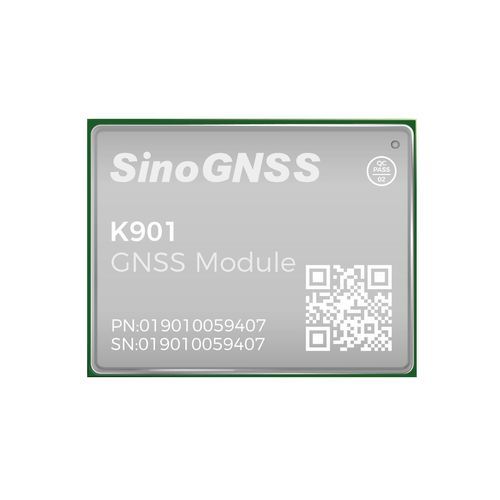

Módulo GNSS GPS K901

GLONASSQZSSGALILEO

El K901 integra el avanzado chip QC7820 SoC para ofrecer una precisión GNSS líder en el sector con soporte de constelación completa. Presenta un encapsulado SMT compacto, un consumo de energía ultrabajo y múltiples tecnologías antiinterferencias, lo que lo hace idóneo para aplicaciones con limitaciones de espacio y energía, como IoT y UAV. Características principales

• Soporta GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS y SBAS
• SoC GNSS de alta precisión integrado en RF y BB (QC7820)
• Nueva estructura de CPU de doble núcleo
• Pequeño tamaño y bajo consumo
• Soporta servicios PPP-B2b y PPP-HAS

Rendimiento

• Rastreo de señal: GPS: L1C/A, L2P, L2C, L5, L1C; BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b; GLONASS: G1, G2, G3*; Galileo: E1, E5b, E5a, E5 AltBoC*, E6c*; QZSS: L1C/A, L2C, L5, L1C; SBAS: L1C/A; NAVIC: L5
• Inicio en frío: < 20 s (Añadiendo módulo de captura de aceleración)
• Inicio en caliente (con RTC): < 10 s (Típico)
• Recaptación de Señal: < 1 s
• Tiempo de Inicialización del RTK: < 5 s (D < 10 km)
• Fiabilidad de la Inicialización: > 99.9 %
• Exactitud de la velocidad: ≤ 0.02 m/s
• Exactitud de tiempo: 20 ns
• Tiempo de convergencia PPP: < 15 min
• Postprocesado: 2.5 mm + 1 ppm Horizontal; 5 mm + 1 ppm Vertical
• Single Baseline RTK: 8 mm + 1 ppm Horizontal; 15 mm + 1 ppm Vertical
• DGPS: < 0.4 m RMS
• SBAS: 1 m 3D RMS
• Standalone: 1,5 m Horizontal; 3 m Vertical
• PPP: 0,1 m Horizontal; 0,2 m Vertical

Físico

• Tamaño (ancho × largo × alto): 12,2 mm × 16 mm × 2,5 mm
• Peso: 1,0 g
• Interfaz de hardware: LGA 24 patillas
• Consumo de energía: 0,35 W
• Tensión de entrada: +3.3 V ± 5% CC
• Temperatura de trabajo: -40 °C a +85 °C
• Temperatura de almacenamiento: -55 °C a +125 °C
• Alimentación LNA (externa): +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• Ganancia LNA: 20 ~ 35 dB (Sugerido)
• Impedancia Match: 50 Ω

Comunicaciones

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• Salida de datos de corrección: RTCM 2.X, 3.X
• Salida de datos de posición: ASCII (NMEA-0183): GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binario: ComNav Binary
• Tasa de salida de posición: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz*, 50 Hz* (los elementos marcados con * son compatibles con firmware específico)

Características / Especificaciones técnicas

• Fabricante: ComNav Technology Ltd.
• Modelo: K901
• SoC: QC7820 (SoC GNSS integrado de RF y BB de última generación)
• CPU: Arquitectura de doble núcleo
• Tecnologías antiinterferencias: sistema adaptativo interno con recepción de banda ancha, supresión de banda estrecha y rechazo de onda continua
• Integración: encapsulado SMT que ahorra espacio con compatibilidad total de pines para simplificar el diseño
