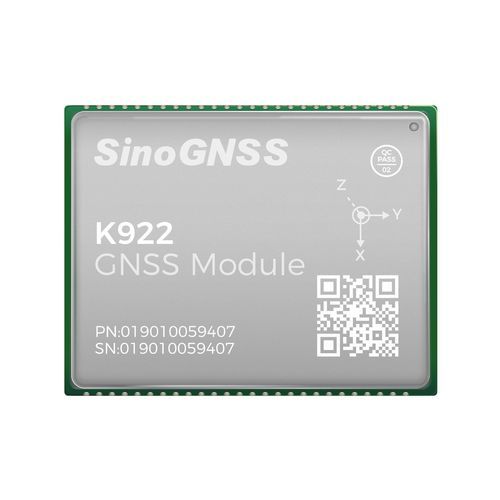

Módulo GNSS GPS K922GLONASSQZSSADR
Añadir a mis favoritos
Añadir al comparador
Características
- Especificaciones
- GPS, GLONASS, GALILEO, QZSS, BeiDou, SBAS, ADR
Descripción
Descripción general
Características clave
Rendimiento
Físico
Comunicaciones
Sensores inerciales
Especificaciones técnicas
Nota
- El módulo GNSS K922, con SoC QC7820, ofrece posicionamiento a nivel centimétrico con orientación por doble antena y IMU integrada. Admite seguimiento multi-constelación, tecnologías avanzadas anti-interferencia e interfaces industriales CAN/Ethernet, apto para agricultura de precisión, formación de conducción, UAV, CORS y construcción digital.
Características clave
- Compatibilidad con GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS y SBAS
- SoC GNSS RF & BB integrado de alta precisión
- Estructura de CPU de doble núcleo
- Soporte de orientación por doble antena
- Soporte de servicios PPP-B2b y PPP-HAS
- Navegación GNSS+INS por fusión de sensores
- Interfaces industriales: UART, CAN (opcional), Ethernet, I2C, SPI, PPS
Rendimiento
- Seguimiento de señales: GPS L1C/A, L2P, L2C, L5, L1C*; BDS-2 B1I/B2I/B3I; BDS-3 B1I/B3I/B1C*/B2a/B2b*; GLONASS G1/G2/G3*; Galileo E1/E5a/E5b/E5 AltBoC*/E6c*; QZSS L1C/A/L2C/L5/L1C*; SBAS* L1C/A, L5; NAVIC* L5
- Arranque en frío: < 20 s (con módulo de captura de aceleración)
- Arranque en caliente (con RTC): < 10 s (típico)
- Readquisición de señal: < 1 s
- Tiempo de inicialización RTK: < 5 s (D < 10 km)
- Fiabilidad de inicialización: > 99,9 %
- Precisión de velocidad: ≤ 0,02 m/s
- Precisión temporal: 20 ns
- Tiempo de convergencia PPP: < 15 min
- Post procesamiento: 2,5 mm + 1 ppm horizontal; 5 mm + 1 ppm vertical
- RTK línea base simple: 8 mm + 1 ppm horizontal; 15 mm + 1 ppm vertical
- DGPS: < 0,4 m RMS
- SBAS: 1 m 3D RMS
- Modo autónomo: 1,5 m horizontal; 3 m vertical
- PPP: 0,1 m horizontal; 0,2 m vertical
- Error de posición ADR: < 3% de la distancia recorrida sin GNSS
- Precisión de rumbo: 0,15° / línea base 1 m
Físico
- Tamaño (A × L × H): 16 mm × 21 mm × 2,5 mm
- Peso: 1,8 g
- Interface hardware: LGA 48 pines
- Consumo: 0,5 W
- Tensión de entrada: +3,3 V ±5% DC
- Temperatura de funcionamiento: -40 °C a +85 °C
- Temperatura de almacenamiento: -55 °C a +125 °C
- Alimentación LNA externa: +3,3 V ~ +5 V ±5% VDC @ 0–100 mA
- Ganancia LNA: 20–35 dB (sugerido)
- Adaptación de impedancia: 50 Ω
Comunicaciones
- UART: 2 puertos
- UART3 o CAN (opcional): 1
- PPS: 1
- EVENT: 1
- I2C: 1
- SPI: 1
- ETH: 1 (pines 12, 13, 25, 26)
- Corrección datos I/O: RTCM 2.x, 3.x
- Salida de datos de posición: ASCII (NMEA-0183) GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binario: ComNav Binary
- Tasa de salida de posición: 1, 2, 5, 10, 20* Hz, 50* Hz
- Tasa de datos IMU: 1, 2, 5, 10, 20*, 50*, 100* Hz
Sensores inerciales
- Giroscopio: rango ±125°/s; repetibilidad de sesgo 0,5°/s; estabilidad de sesgo 5°/h; ARW 0,12°/√h
- Acelerómetro: rango ±2 g; repetibilidad de sesgo 20 mg; estabilidad de sesgo 50 μg; VRW 0,07 m/s/√h
Especificaciones técnicas
- Modelo: K922
- SoC: QC7820
- IMU integrada: sí (fusión GNSS/INS)
- Constelaciones compatibles: GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS, SBAS
- Interfaces principales: UART, CAN (opcional), Ethernet, I2C, SPI, PPS
- Dimensiones y peso: 16 × 21 × 2,5 mm; 1,8 g
- Tensión y potencia: +3,3 V ±5% DC; 0,5 W
- Temperatura de funcionamiento: -40 °C a +85 °C
Nota
- Los elementos marcados con * son compatibles solo con versiones específicas de firmware.
