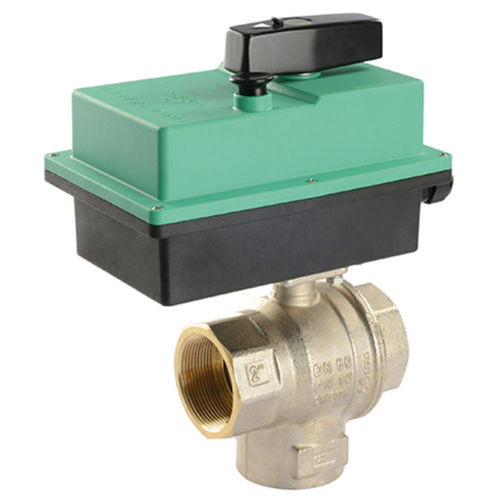

Válvula de bola UY2 series

con actuador eléctricode controlpara la industria

VÁLVULA MOTORIZADA UNIVERSAL PRO - 3 VÍAS FFF LATÓN VERTICAL Actuador TODO EN UNO para 3 puntos sin relé o 2 puntos con conexión a relé Tiempo de funcionamiento: 55 seg para rotación 90° - 40Nm Tipo protegido, mando manual de emergencia, 2 microinterruptores adicionales ACCESORIOS BAJO PEDIDO - Distanciadores de aislamiento con y sin apertura manual (ver sección "Cuerpos de válvulas"). - Resistencia anticondensación, para evitar el riesgo de condensación en el interior del actuador. - Versión 60 Hz. Las figuras muestran el esquema eléctrico del actuador con dispositivo de control ON/OFF de 2 PUNTOS. El esquema eléctrico se muestra abierto y cerrado. respectivamente. El suministro de energía por medio de una fase a través del terminal 2 hace que la válvula se cierre (cierre automático eléctrico); el suministro de energía a través del terminal 3. también. hace que la válvula se abra. Las figuras muestran el diagrama de cableado del actuador con dispositivo de control ON/OFF de 3 PUNTOS. El diagrama de cableado se muestra abierto y cerrado. respectivamente. Cuando la fase fluye a través del terminal 3, la válvula se abre; por el contrario, cuando la fase fluye a través del terminal 2, la válvula se cierra.
