Centro de mecanizado CNC 5 ejes AW-100
verticalpara vidriopara cerámica

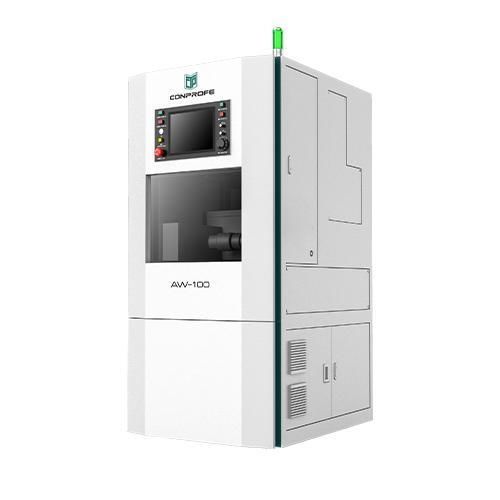

Centro de mecanizado CNC 5 ejes - AW-100 - Conprofe - vertical / para vidrio / para cerámica

Centro de mecanizado CNC 5 ejes - AW-100 - Conprofe - vertical / para vidrio / para cerámica - imagen - 2

Centro de mecanizado CNC 5 ejes - AW-100 - Conprofe - vertical / para vidrio / para cerámica - imagen - 3

Centro de mecanizado CNC 5 ejes - AW-100 - Conprofe - vertical / para vidrio / para cerámica - imagen - 4

Añadir a mis favoritos

Añadir al comparador

Características

Número de ejes: 5 ejes
Orientación del husillo: vertical
Material mecanizado: de aleación de aluminio, para cerámica, para vidrio
Número de herramientas: 40 herramientas, 20 herramientas
Aplicaciones: para aplicaciones médicas
Otras características: compacto, de alta precisión, de gran rigidez, con cambiador automático de herramienta
Carrera X: 340 mm
(13,39 in)
Carrera Y: 150 mm
(5,91 in)
Carrera Z: 120 mm
(4,72 in)
Velocidad de rotación: 28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)
Potencia: 4 kW
(5,44 hp)
Velocidad de avance del eje X: 12 m/min
Velocidad de avance del eje Y: 12 m/min
Velocidad de avance del eje Z: 12 m/min
Carga máxima de la mesa: 5 kg
(11 lb)
Precisión de colocación: 0,005 mm
(0,0002 in)
Repetibilidad: 0,003 mm
(0,00012 in)

Descripción

Descripción general

Centro de mecanizado vertical 5 ejes, ligero, diseñado para ocupar poco espacio
Banco de hierro fundido gris para rigidez y amortiguación de vibraciones
Peso: 890 kg
Diseño compacto adecuado para líneas de mecanizado de componentes médicos

Aspectos destacados

Magacín de herramientas tipo carrusel horizontal con capacidad de 20/40 herramientas (40T opcional)
Cambio directo de herramienta en el husillo para reducir tiempos
Reductor de precisión sin holgura desarrollado internamente
Repetibilidad ≤ 8''
Grado de protección IP67 en componentes críticos
Sistema de enfriamiento rápido del refrigerante para estabilizar la precisión de mecanizado

Casos de aplicación

Mecanizado de alta precisión de materiales frágiles y difíciles de cortar empleados en la fabricación médica
Adecuado para piezas de aleación de aluminio, componentes de vidrio-cerámica, piezas dentales y ortopédicas
Ideal para lotes médicos pequeños y de alto valor que requieren tolerancias estrictas

Parámetros técnicos

Modelo: AW-100
Recorrido Ejes X/Y/Z: 340 x 150 x 120 mm
Dimensión mesa: Φ100 mm
Carga máxima mesa: 5 kg
Diámetro del husillo: Φ80 mm
Vel. máx. husillo (corto plazo): 40.000 rpm
Vel. máx. husillo (largo plazo): 28.000 rpm
Potencia motor: 4 kW
Vel. rápida X/Y/Z: 12/12/12 m/min
Vel. rápida A/B: 60/40 rpm
Precisión de posicionamiento X/Y/Z: 0,005 mm
Repetibilidad X/Y/Z: 0,003 mm
Precisión posicionamiento A/B: ≤40''
Repetibilidad A/B: ≤8''
Tipo de magazine: carrusel horizontal
Capacidad de herramientas: 20/40 (opcional)
Grado de protección: IP67
