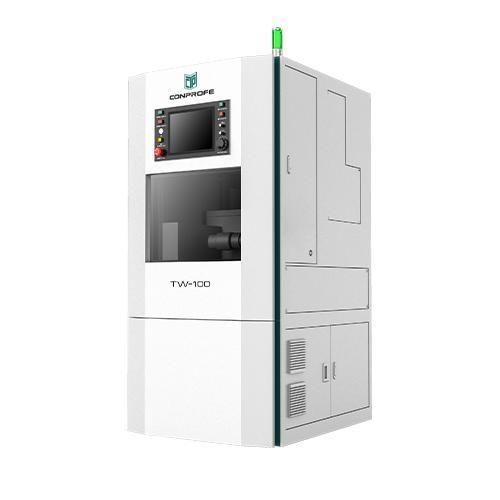

Centro de mecanizado CNC 5 ejes TW-100

verticalpara vidriopara cerámica

Nombre del producto
Centro de mecanizado vertical 5 ejes ligero TW-100

Resumen

• Centro de mecanizado vertical 5 ejes diseñado para el mecanizado de precisión de componentes médicos
• Cama de hierro fundido gris
• Alta rigidez y amortiguación de vibraciones para una precisión de mecanizado estable
• Diseño compacto para integración en líneas de producción médicas
• Masa: 890 kg

Características principales

• Revista de herramientas tipo carrusel horizontal para reducir los tiempos de cambio
• Cambio directo de herramienta en el husillo
• Capacidad de herramientas hasta 40 herramientas (20/40 opcional)
• Reductor de precisión sin juego desarrollado internamente
• Repetibilidad ≤ 8″
• Grado de protección IP67 para entornos sensibles
• Sistema de refrigeración rápido para estabilizar la temperatura de mecanizado
• Reducción rápida de la temperatura del refrigerante para mantener la precisión en ciclos largos

Casos de aplicación
Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales frágiles y difíciles de cortar usados en la fabricación médica, incluidos aleaciones de aluminio y vidrio-cerámica. Piezas típicas: implantes ortopédicos, componentes dentales, instrumentos microquirúrgicos.

Especificaciones

• Artículo: TW-100
• Recorrido Ejes X/Y/Z: 340x150x120 mm
• Dimensiones de la mesa: 140x150 mm
• Carga máxima de la mesa: 5 kg
• Diámetro del husillo: Φ80 mm
• Velocidad máxima del husillo (corto plazo): 40.000 rpm
• Velocidad máxima del husillo (largo plazo): 28.000 rpm
• Potencia motor: 4 kW
• Velocidad rápida X/Y/Z: 12/12/12 m/min
• Velocidad rápida A/B: 60/40 rpm
• Precisión de posicionamiento X/Y/Z: 0,005 mm
• Repetibilidad X/Y/Z: 0,003 mm
• Precisión de posicionamiento A/B: ≤40″
• Repetibilidad A/B: ≤8″
• Tipo de revista de herramientas: carrusel horizontal
• Capacidad de herramientas: 20/40 (opcional)
