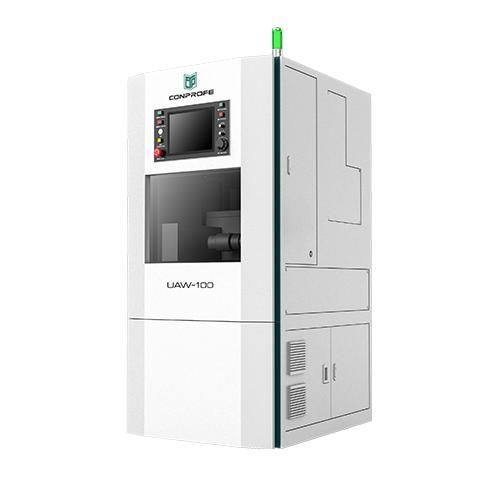

Centro de mecanizado CNC 5 ejes UAW-100

verticalpara vidriopara cerámica

Resumen

• Centro de mecanizado vertical 5 ejes, estándar industrial y de peso reducido, diseñado para la producción de componentes de precisión
• Bancada de hierro fundido gris para rigidez y amortiguación de vibraciones
• Alta estabilidad con huella compacta; peso de la máquina: 890 kg
• Diseñado para el mecanizado de materiales frágiles y difíciles de cortar

Características principales

• Revólver de herramientas tipo carrusel horizontal
• Interfaz de husillo HSK-E25
• Capacidad de herramientas: 10 o 18 (opcional)
• Reductor de precisión sin holgura desarrollado internamente
• Repetibilidad ≤ 8″
• Grado de protección IP67
• Sistema de refrigeración rápido para reducción rápida de la temperatura del refrigerante
• Garantiza precisión de mecanizado estable en entornos de producción exigentes

Casos de aplicación
Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales frágiles y de difícil corte en el sector de fabricación médica, como piezas de aleación de aluminio, cerámica vítrea y componentes médicos de precisión similares.

Parámetros técnicos
Item — UAW-100 — Unidad
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Especificaciones

• Modelo: UAW-100
• Recorridos X/Y/Z: 340 x 150 x 120 mm
• Dimensión de la mesa: Φ100 mm
• Carga máxima de la mesa: 5 kg
• Diámetro del husillo: ⌀80 mm
• Velocidad máxima del husillo (corto plazo): 40.000 rpm
• Velocidad máxima del husillo (largo plazo): 28.000 rpm
• Potencia del motor: 3,7 kW
• Velocidad rápida X/Y/Z: 12/12/12 m/min
• Velocidad rápida A/B: 60/40 rpm
• Precisión de posicionamiento X/Y/Z: 0,005 mm
• Repetibilidad X/Y/Z: 0,003 mm
• Precisión de posicionamiento A/B: ≤40″ (arcsec)
• Repetibilidad A/B: ≤8″ (arcsec)
• Tipo de cargador de herramientas: carrusel horizontal
• Capacidad de herramientas: 10 o 18 (opcional)
• Peso: 890 kg
