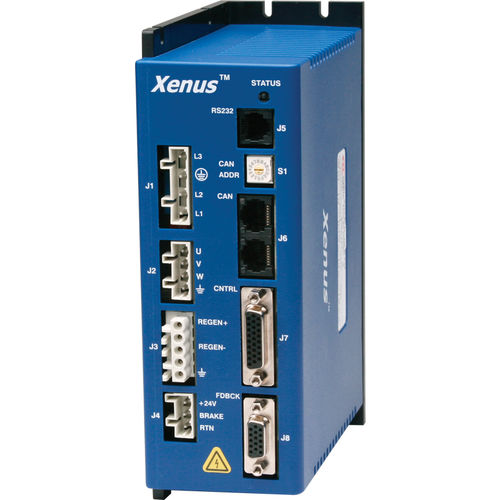

Servo-variador AC Xenus XTL series

digitalRS-232CANopen

El panel XTL es un paquete de línea de CA que entrega una potencia de hasta 6kW. Una entrada de +24 Vcc alimenta los circuitos de control asegurando la operación de mantenimiento. Las interfaces de control incluyen CANopen así como comandos analógicos tradicionales. La retroalimentación del codificador incremental es estándar con interfaces opcionales de resolver y codificador analógico. Especificaciones CORRIENTE CONTINUA 6A PICO DE CORRIENTE 18A TENSIÓN DE SUMINISTRO 100-240 VAC DIMENSIONES 191 x 140 x 64 mm ENTRADAS DIGITALES 12 SALIDAS DIGITALES 4 FEEDBACK Incremental, Salas Digitales, Codificador Auxiliar/ salida de codificador INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial Conjunto de características avanzadas de AFS - Codificador unidireccional BiSS-C - Filtros de punto flotante de 32 bits - Múltiples filtros avanzados - Herramientas de análisis de frecuencia Modos de control - Indexador rápido, punto a punto, PVT, CSP - Cámara, engranaje, posición, velocidad, par.. Interfaz de mando - CANopen - ASCII Serial Binario y E/S discreta - Comandos de paso Seleccionable de un solo extremo o diferencial - ±10V Comando de posición/velocidad/par de torsión - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) Comunicaciones - CANopen DS-402 - RS232 Comentarios - Codificador digital cuádruple A/B/X - Codificador absoluto del BiSS - Codificador analógico Sin/Cos - Codificador secundario / codificador emulado fuera - Salas digitales I/O - Digital - 12 entradas, 4 salidas Accesorios - Resistencias de regeneración externas - Filtro de borde externo Dimensiones: en [mm] - 7,6 x 5,6 x 2,6 [192 x 142 x 65] DESCRIPCIÓN REV 02 debajo del número de modelo en la etiqueta indica Xenus XTL con el conjunto de características avanzadas.
