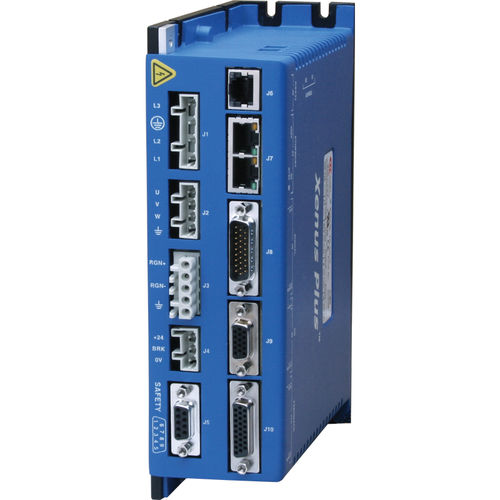

Servo-variador AC Xenus XPL series

digitalRS-232CANopen

Xenus Plus estableció nuevos niveles de rendimiento, conectividad y flexibilidad. La comunicación CANopen proporciona un bus industrial ampliamente utilizado y rentable. Se incorpora una amplia gama de interfaces absolutas, incluyendo: EnDat, Hiperface y BiSS. Los convertidores A/D de alta resolución aseguran un rendimiento óptimo del bucle de corriente. Se proporcionan tanto E/S aisladas como E/S no aisladas de alta velocidad. Para aplicaciones críticas de seguridad, se pueden emplear entradas redundantes habilitadas para la etapa de potencia. Especificaciones CORRIENTE CONTINUA 6A PICO DE CORRIENTE 18A TENSIÓN DE SUMINISTRO 100-240 VAC DIMENSIONES 201.2 x 139,9 x 58,7 mm ENTRADAS DIGITALES 15 SALIDAS DIGITALES 6 FEEDBACK Analógico Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out, BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial Modos de control - Perfil Posición-Velocidad-Torsión, Posición Interpolada, Homing - Camming, Gearing - Indexer Interfaz de mando - CANopen - ASCII y E/S discretas - Comandos de paso - Posición/velocidad/par de torsión ±10V (2 entradas) - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) Comunicaciones - CANopen DS-402 - RS-232 Comentarios Incremental Codificadores incrementales - Cuadrante digital A/B Sin/Cos analógico Formato Panasonic Incremental A - Codificador auxiliar cuádruple A/B / codificador fuera Codificadores absolutos - SSI, EnDat, Absolute A, Tamagawa y Panasonic Absolute A Sanyo Denki Absoluto A, BiSS (B y C) Resolver (opción -R) - Resolvedor sin escobillas Otros - Salas digitales Accesorios - Resistencias de regeneración externas - Filtro de borde externo Par de torsión del motor (MTO) - Dos entradas activas permiten la etapa de potencia - Una salida confirma el estado de la etapa de potencia
