Máquina de laminado en caliente EVO-1700

en fríode rodillo a rodillomáquina de hender

Resumen

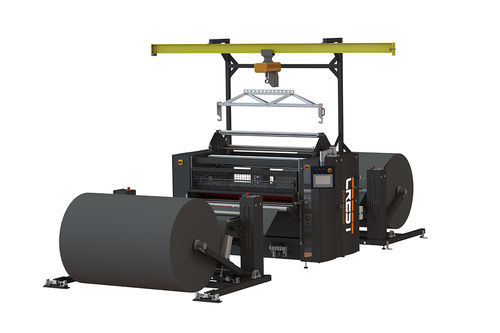

La Crest EVO-1700 desenrolla bobinas jumbo de espuma, lamina films y adhesivos (en caliente o en frío), corta el laminado a las anchuras del cliente y rebobina en bobinas jumbo en un único paso continuo rollo a rollo. La línea compacta integra desenrollado, dos estaciones de laminación, corte crush-cut neumático y rebobinado, y puede ser operada por un único operario desde un HMI.

Características clave

• Paso continuo: desenrollado → 2 estaciones de laminación → corte → rebobinado
• Procesa espesores de espuma de 0,5 a 120 mm
• Anchura de trabajo hasta 1680 mm
• Dos estaciones de laminación independientes con control de NIP
• Precalentamiento IR de onda corta 12 kW en el primer rodillo superior; regulable 0–100 % vía HMI
• Rodillo superior calefactable (unidad 1) hasta 135 °C para aplicaciones hotmelt
• Cuchillas neumáticas crush-cut (5 estándar, ampliable a 11)
• Carrusel de film de 4 posiciones con elevador integrado y ejes Autogrip para cambios rápidos
• Tensión de banda controlada por dancer para materiales compresibles (10–200 N)

Aplicaciones

• Convertidores que procesan bobinas jumbo de espuma técnica
• Espumas de poliuretano y otros sustratos compresibles
• Laminación hotmelt y procesos de unión térmica
• Laminación en frío con films y adhesivos sensibles a la presión
• Corte inline a las anchuras del cliente en el mismo paso
• Producción de alta variedad con cambios frecuentes de film

Funcionamiento y componentes
La línea incluye un desenrollador con freno de fricción eléctrico y desplazamiento lateral ±100 mm, dos estaciones de laminación, unidad de corte crush-cut neumática y rebobinador. La unidad de laminación 1 cuenta con rodillos superior e inferior accionados por separado, ajuste eléctrico del NIP y visualización de altura/ presión. La unidad 2 está acoplada por fricción a ≈105 % de la unidad 1 para mantener tensión controlada. Ambos usan rodillos de goma de silicona ø150 mm (60° Shore) y apertura hasta 120 mm. La tensión se controla por dancer (10–200 N). Producción en núcleos ø76,2 mm (3 pulg).

Corte
El laminado se corta con cuchillas neumáticas crush-cut. 5 cuchillas de serie, ampliable a 11. Espesor máximo de corte 20 mm, apertura máxima 120 mm. Posiciones de cuchilla con ajuste fino lateral ±50 mm mediante volante para anchuras terminadas precisas.

Cambios y manipulación
El carrusel de films de 4 posiciones contiene tres ejes Autogrip adicionales para acelerar los cambios. Un polipasto de cadena en riel levanta bobinas jumbo (carga máx. con polipasto 250 kg) hasta 3 m; velocidades 8 y 2 m/min. Los programas de recetas del PLC inteligente recuerdan configuraciones de producto para reducir tiempos de ajuste y garantizar repetibilidad.

Garantía
5 años de garantía con contrato de servicio.

Especificaciones técnicas

• Modelo: EVO-1700
• Anchura de trabajo (máx): 1680 mm
• Espesor de espuma: 0,5–120 mm
• Diámetro bobina jumbo (espuma, máx): ø1200 mm
• Peso bobina jumbo (espuma, máx): 150 kg
• Ancho film/adhesivo (máx): 1680 mm
• Espesor film/adhesivo: 0,05–0,5 mm
• Diámetro bobina film (máx): ø300 mm
• Peso bobina film (máx): 80 kg
• Diámetro núcleo: ø76,2 mm (3 pulg)
• Velocidad máxima de laminación: 15 m/min
• Calefacción IR: 12 kW ondas cortas, regulable 0–100 % vía HMI
• Calefacción rodillo superior (unidad 1): hasta 135 °C
• Rodillos de laminación: ø150 mm silicona, 60° Shore; apertura hasta 120 mm
• Control de tensión: dancer 10–200 N
• Tipo de corte: cuchillas neumáticas crush-cut (5 estándar, hasta 11)
• Espesor máximo de corte: 20 mm
• Ajuste fino lateral cuchillas: ±50 mm
• Rebobinado: bobina terminada hasta ø1200 mm y 150 kg en núcleo 3 pulg
• Desenrollado: freno de fricción eléctrico, desplazamiento ±100 mm, pasador de alineación
• Carrusel de film: 4 posiciones, 3 ejes Autogrip adicionales
• Polipasto: capacidad con polipasto hasta 250 kg, altura de elevación hasta 3 m
• Control: Smart PLC con programas de recetas; HMI único
• Materiales típicos: espuma técnica, poliuretano, substratos compresibles, films térmicos, films sensibles a la presión, adhesivos hotmelt, films de protección, laminados autoadhesivos, liners
• Garantía: 5 años (con contrato de servicio)
