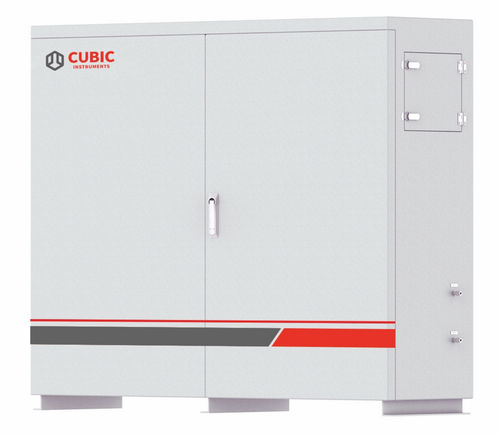

Sistema de análisis de gas GasTDL-3110

de proceso por láserde datosde muestras

Resumen del producto
GasTDL-3110 es un analizador de gases láser TDLAS extractivo para la medición continua y en tiempo real de un gas objetivo. Configurable para H2S, O2, CO, CO2 o CH4, el diseño de haz cruzado TDLAS proporciona alta selectividad y precisión con mínima interferencia de gases de fondo.

Diseño y funcionamiento
El equipo utiliza muestreo extractivo que integra sonda de muestreo, unidad de pretratamiento, unidad de control y unidad de análisis de gas. La purga automática de la sonda, el drenaje de condensados y la filtración multinivel permiten una operación continua y estable en entornos de proceso severos (altas temperaturas, alta humedad, alto contenido de polvo, altos caudales y atmósferas corrosivas).

Aplicaciones
Orientado a la optimización de procesos, reducción energética y monitorización de seguridad en industrias como petróleo y gas, procesos químicos y metalurgia. Adecuado para monitorización continua de gases de proceso y syngas.

Segmento / División
Segmento: Analizador de gas de proceso
División: Analizador de syngas

Características

• Tecnología TDLAS de haz cruzado para medición mono‑gas altamente selectiva con baja interferencia cruzada.
• Protección contra explosiones certificada: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db para áreas con riesgo de gas y polvo.
• Muestreo automático, purga de sonda y drenaje de condensados para operación confiable a largo plazo sin supervisión continua.
• Filtración multinivel y diseño de muestreo robusto para operación en condiciones de polvo, humedad y gases corrosivos.
• Soporte de monitorización remota (RS‑485/RS‑232) y múltiples salidas para integración con sistemas de control.

Especificaciones

• Componentes medidos: H2S, O2, CO, CO2, CH4
• Principio de medida: TDLAS (haz cruzado)
• Rango de medida: H2S: 0~100 ppm, 0~5000 ppm; O2: 0~5% VOL (100% VOL configurable); CO: 0~100% VOL; CO2: 0~100% VOL; CH4: 0~20% VOL
• Precisión: ≤±1% F.S.
• Repetibilidad: ≤±1%
• Deriva de rango (span): ≤±1% F.S.
• Resolución: 0.01% VOL
• Clasificación antideflagrante: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Temperatura ambiente: -20~60℃
• Alimentación: 220V AC, 50Hz
• Gas de operación: Nitrógeno industrial 0.3~0.8 MPa
• Interfaz de comunicación: RS‑485, RS‑232
• Modo de salida: 2 canales 4~20 mA; 3 salidas por relé
