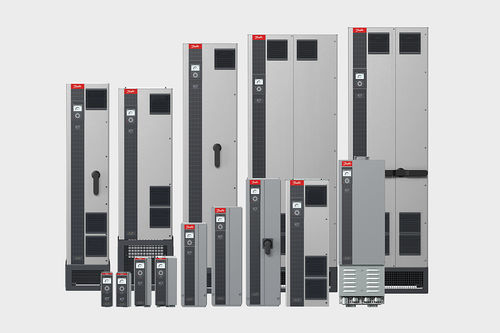

Variador de frecuencia de PWM iC7-Aqua

trifásicode control vectorialModbus

Descripción general
El iC7-Aqua es un variador de frecuencia (VFD) de nueva generación diseñado específicamente para aplicaciones de agua y aguas residuales con el fin de optimizar el control de bombas, mejorar el rendimiento del sistema, reducir el esfuerzo mecánico y lograr importantes ahorros energéticos. Soporta distribución de agua municipal, tratamiento de aguas residuales, desalinización y purificación industrial de agua. La familia de productos incluye variantes estándar y ULH (Ultra Low-Harmonic) para redes eléctricas sensibles.

Beneficios clave

• Ahorro energético significativo: ajustar la velocidad de la bomba según la demanda real reduce el consumo (p. ej., reducir la velocidad en ~20% puede generar grandes ahorros).
• Reducción del desgaste mecánico: arranques/paradas suaves reducen el golpe de ariete y las tensiones en tuberías, válvulas y bombas.
• Mejor control del proceso: mantener presión, caudal o nivel de agua con alta precisión.
• Protección integrada de bombas: funciones como detección de funcionamiento en seco, detección de fin de curva y modo de llenado de tubería / rampa de válvula de retención protegen bombas y tuberías.
• Variantes ULH: variadores de ultra-bajas armónicas para instalaciones con restricciones estrictas de distorsión armónica (protege equipos sensibles y puede evitar correcciones adicionales del factor de potencia).
• Integración fluida: opciones fieldbus integradas y conectividad moderna para una fácil integración en sistemas de automatización.

Cómo funciona un VFD en una bomba

• El VFD controla la velocidad de la bomba para ajustar el caudal/presión a la demanda en lugar de funcionar a velocidad fija máxima.
• Al ajustar la velocidad, el variador reduce el uso de energía, disminuye las tensiones mecánicas y mejora el control operativo.

Tensión de alimentación y rango de potencia
Variantes estándar: 3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
Variantes ULH: 380-480 V AC … 22-160 kW (30-250 hp)

Variantes y usos dirigidos

• iC7-Aqua estándar: aplicaciones generales de bombeo con el conjunto completo de funciones para protección, optimización energética y control del sistema.
• iC7-Aqua ULH (Ultra Low-Harmonic): para aplicaciones con redes eléctricas sensibles o límites estrictos de armónicos; proporciona un perfil de potencia limpio y mantiene un THDi bajo.

Puntos destacados — control, seguridad y usabilidad

• Protección dedicada a bomba y aplicación: detección de funcionamiento en seco, detección de fin de curva, modo de llenado de tubería y rampa de válvula para eliminar el golpe de ariete.
• Monitorización de condiciones: protección integrada que supervisa el devanado del estator del motor, vibraciones y envolvente de carga para alertas tempranas y reducción del tiempo de inactividad.
• Ahorro de energía y costes: compensación de flujo, modo de reposo, controlador multi-bomba, Automatic Energy Optimization (AEO) y Automatic Motor Adaptation (AMA) para una mejor eficiencia en cargas parciales.
• Puesta en marcha y operación intuitivas: panel de control gráfico con pantalla grande, asistentes de configuración y herramientas MyDrive® Suite (monitorización, parametrización, resolución de fallos).
• Integración y seguridad: opciones fieldbus integradas (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), ciberseguridad a nivel hardware y seguridad funcional integrada (STO) cumpliendo altos niveles de seguridad.

Ventajas específicas ULH (Ultra Low-Harmonic)

• Mantiene la distorsión armónica total de corriente (THDi) típicamente < 3% a plena carga (y valores bajos a carga parcial), reduciendo las perturbaciones en la red eléctrica.
• Factor de potencia alcanzable de 1.0, lo que podría eliminar la necesidad de corrección externa del factor de potencia.
• Diseño compacto e integrado en una sola unidad que simplifica la instalación y reduce la necesidad de sobredimensionar componentes del sistema (transformadores, cuadros).

Documentación y herramientas (selección)
Documentación completa del producto, fichas técnicas, guías de diseño y herramientas de software disponibles para la configuración, instalación, monitorización e integración de la serie iC7-Aqua.

Especificaciones técnicas / Características

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
