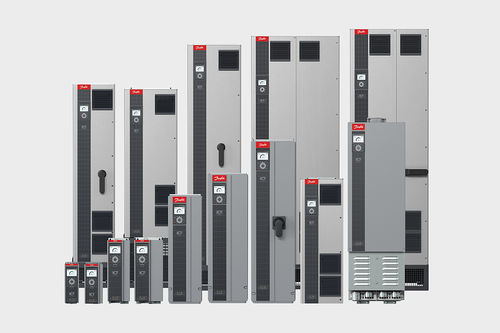

Variador de velocidad de inducción iC7-HVACR

con imán permanentede pieinstalación en pared

Resumen
Sea cual sea la ambición de su sistema, iC7-HVACR puede cubrirla. iC7-HVACR es la nueva generación de variadores de frecuencia (VFD) para aplicaciones HVAC, diseñado para ofrecer control fiable y eficiente energéticamente en sistemas HVACR comerciales. La plataforma de control modular permite ampliar funcionalidades y simplificar la modernización de instalaciones existentes.

Variante ULH
La variante ULH del iC7-HVACR es un variador HVAC de ultra bajas armónicas que establece un nuevo estándar en mitigación de armónicos, garantizando una energía más limpia y mayor vida útil del equipo.

Tensión de alimentación y rango de potencia
Variadores estándar: 3 x 380-480 V CA — 1,1 – 710 kW
Variadores ultra baja armónica (ULH): 3 x 380-480 V CA — 22 – 160 kW

Características clave

• Diseño muy compacto que ahorra espacio y reduce las necesidades de refrigeración en sistemas HVAC energéticamente eficientes
• Ciberseguridad basada en hardware con chip criptográfico integrado para transferencia de datos cifrada y protección frente a accesos no autorizados
• Inteligencia específica HVACR con sensores adicionales, análisis y opciones de conectividad
• Conformidad EMC con filtro EMC integrado (categorías C1, C2 y C3)
• Las variantes ULH ofrecen mitigación de armónicos con THDi muy baja (< 3–5 %), protegiendo los equipos frente a sobrecalentamiento y fallos
• Puertos Ethernet dobles integrados o RS-485; admite BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) hasta SIL3 / Performance Level e (PLe) como estándar
• Número de sensores integrados y funciones de calibración para mejorar la precisión del control
• Monitorización basada en condición (CBM) integrada para mantenimiento predictivo y maximizar el tiempo de actividad
• Gestión térmica eficiente mediante refrigeración por canal trasero para eliminar hasta el 90 % de las pérdidas térmicas de la sala eléctrica
• Compatible con motores de inducción (IM) y de imanes permanentes (PM)
• Admite modelos virtuales para simular entornos de accionamiento o convertidor y acelerar el desarrollo reduciendo el riesgo

Aplicaciones e instalación
Optimizados para montaje mural, montaje en armario o instalación independiente. Componente central de sistemas HVAC eficientes en edificios comerciales y adecuado para instalaciones con estrictos requisitos de calidad de la energía o límites de armónicos.

Documentos y recursos
Documentación técnica disponible: fichas técnicas, guías de selección, fichas ULH y guías de diseño específicas de la familia iC7-HVACR; herramientas de software y configurador disponibles para configurar y solicitar variantes de producto.

Especificaciones técnicas

• Familia de producto: iC7-HVACR (incluye variantes ULH ultra baja armónica)
• Tensión de alimentación: 3 x 380–480 V CA
• Rango de potencia (estándar): 1,1 – 710 kW
• Rango de potencia (ULH): 22 – 160 kW
• Mitigación de armónicos (ULH): THDi típ. < 3–5 %
• EMC: filtro integrado para categorías C1, C2 y C3
• Seguridad: Safe Torque-Off (STO) hasta SIL3 / PLe
• Conectividad: Ethernet doble integrado o RS-485; admite BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Refrigeración: refrigeración por canal trasero para eliminar hasta el 90 % de las pérdidas térmicas de la sala eléctrica
• Seguridad: ciberseguridad basada en hardware con chip criptográfico para transferencia de datos cifrada
• Sensores: múltiples sensores integrados y calibración para mejorar la precisión de control
• Monitorización: monitorización basada en condición integrada (CBM)
• Tipos de instalación: montaje mural, en armario, independiente
• IoT industrial: admite operación conectada y segura mediante interfaces estándar de la industria
