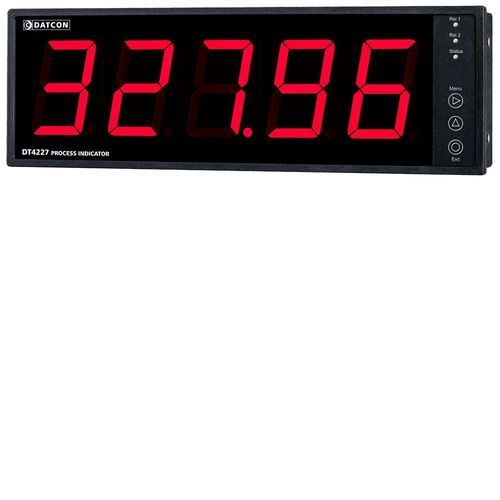

Indicador de proceso DT4227 RS4

LEDde 7 segmentosde 5 dígitos

Características principales

• Interfaz RS485 con protocolo Modbus RTU esclavo
• Gran pantalla LED de 7 segmentos de 5 dígitos, altura de carácter 57 mm
• Brillo ajustable y opción de parpadeo para dígitos o mensajes
• Configuración mediante pulsadores frontales o puerto USB-mini con software de configuración de una sola pantalla
• Dos salidas de relé SPST programables, con varios modos de límite
• Opciones de alimentación: 24 VDC ±10% (DT4227 RS) o 230 V AC/DC ±10% (DT4227 RS PS)
• Instrumento de panel 288 × 96 mm, profundidad de instalación <80 mm; protección: IP52 frontal, IP20 trasera

Descripción del producto
El DT4227 RS4 es un indicador de proceso diseñado para mostrar valores numéricos con signo y mensajes de caracteres limitados transmitidos por líneas de comunicación. En modo numérico muestra valores desde -9999 hasta 99999, con ceros a la izquierda ocultables y opción de parpadeo. En modo mensaje muestra textos cortos (por ejemplo Start, Stop, End, Error) compatibles con el conjunto de caracteres de 7 segmentos; los caracteres pueden parpadear individualmente o al mismo tiempo. Varias unidades pueden operar en el bus RS485. Los parámetros de comunicación son configurables; velocidad máxima 9600 Baud.

El equipo incorpora dos salidas de relé SPST programables para funciones de alarma o control. La configuración se realiza mediante un menú en el panel frontal o a través del puerto USB-mini con un programa de configuración de una sola pantalla (se recomienda USB 3.0). Los ajustes se protegen mediante una contraseña de dos niveles.

Especificaciones técnicas

• Seguridad: bornes de entrada, salida y alimentación separados (cumple MSZ EN 61010-1)
• Grado de contaminación: 2 ; Categoría de medición: II
• Velocidades de comunicación: 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud; paridad: par/impar/ninguna; bits de parada: 1
• Salidas de relé: 2 × SPST NO; potencia de contacto: 30 VDC 3 A / 240 VAC 3 A
• Rango de visualización: 5 dígitos (+ valores), 4 dígitos (- valores), signo, punto decimal; color: rojo
• LED indicadores: 2 estado de relé, 1 estado de comunicación (amarillo)
• Controles: 3 pulsadores frontales; puerto de configuración: USB-mini (se recomienda USB 3.0)
• Consumo: 3,5 W / 3 VA; temperatura de funcionamiento: 0 a +60 °C (opcional -20 a +60 °C)
• Temperatura de almacenamiento: -25 a +70 °C; humedad relativa hasta 90% sin condensación
• Montaje: armario; carcasa: instrumento de panel; conexión: borne de tornillo enchufable (máx. 2,5 mm²)
• Dimensiones: 288 × 96 × 78 mm (An × Al × Pr); peso: 0,7 kg; EMC: EN 61326-1
