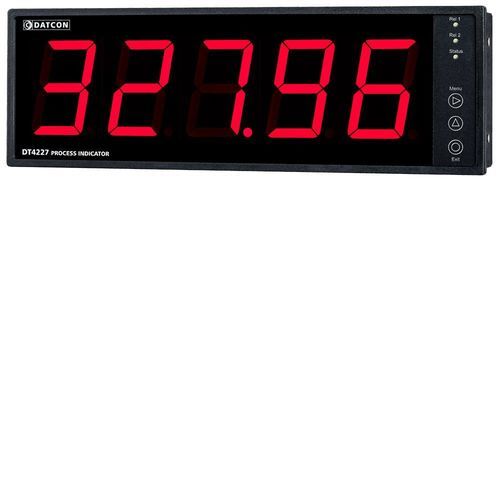

Indicador de posición DT4227 Ptxx

de temperaturade resistenciadigital

Características

• Entradas para sensor de temperatura Pt100 / Pt500 / Pt1000 o resistencia / potenciómetro 0–500 Ω / 0–5 kΩ
• Conexión 2, 3 o 4 hilos; en 3/4 hilos se compensa la resistencia del cable
• Pantalla LED roja de 5 dígitos, 7 segmentos, altura de carácter 57 mm, brillo ajustable
• Actualización de pantalla seleccionable de 0,01 a 2,0 s; resolución 0,1 °C
• 2 relés de límite programables SPST (NO); modos de límite múltiples
• Configuración mediante botones frontales o puerto USB‑mini con software de configuración
• Instrumento de panel 288 × 96 × 78 mm, profundidad de montaje <80 mm; IP52 frontal / IP20 posterior

Descripción del producto
El indicador de proceso DT4227 Ptxx mide y muestra la temperatura de sensores Pt100 / Pt500 / Pt1000 y el valor de una resistencia o la posición del cursor de un potenciómetro conectado. Hay dos rangos de resistencia disponibles (0–500 Ω y 0–5 kΩ). Acepta conexiones de 2, 3 o 4 hilos; en 3/4 hilos se compensa la resistencia de los conductores.

La pantalla LED de 5 dígitos ofrece alta visibilidad con caracteres de 57 mm y brillo regulable. Los parámetros de funcionamiento se configuran mediante un menú simple en el panel frontal o a través del puerto USB‑mini con el software de configuración suministrado. Los parámetros configurables incluyen selección de rango de entrada, promediado, escalado, tasa de refresco, brillo, valores de límite y modos de funcionamiento de los límites.

Las dos salidas de relé programables (SPST NO) permiten funciones de alarma o control con modos de operación seleccionables.

Opciones de alimentación

• DT4227 Ptxx: 24 VDC ± 10%
• DT4227 Ptxx PS: 230 V AC/DC ± 10%

Especificaciones técnicas
Seguridad: Los bornes de entrada, salida y alimentación están separados según los requisitos de la norma MSZ EN 61010-1. Grado de contaminación 2, categoría de medición II.

• Modelo: DT4227 Ptxx
• Entradas: sensor Pt100 / Pt500 / Pt1000 o resistencia / potenciómetro (0–500 Ω, 0–5 kΩ)
• Conexión: 2 / 3 / 4 hilos
• Rango de medida: -200 a +800 °C (sensor) o 0–5 kΩ (resistencia)
• Resolución: 0,1 °C
• Precisión: <0,05% (ta = 23 °C ± 2 °C)
• Tiempos de medida: 12 / 60 / 100 / 200 / 300 / 500 ms
• Pantalla: 5 dígitos (positivo) / 4 dígitos (negativo), LED 7 segmentos, 57 mm, rojo
• Refresco de pantalla: seleccionable 0,01 a 2,0 s; brillo ajustable
• LED indicadoras: 2 para estado de relé (amarillo)
• Salidas de relé: 2 × SPST (NO), contacto 30 VDC 3 A / 240 VAC 3 A
• Controles manuales: 3 botones frontales
• Configuración: conector USB‑mini; USB 3.0 recomendado; configurable mediante software
• Consumo: 3 W (24 VDC) o 5 VA / 3,5 W (230 V AC/DC)
• Dimensiones: 288 × 96 × 78 mm; profundidad de montaje <80 mm
• Conexión: bornes de tornillo enchufables, cable hasta 2,5 mm²
• Temperatura de funcionamiento: 0 a +60 °C (opción -20 a +60 °C)
• Temperatura de almacenamiento: -25 a +70 °C
• Humedad relativa: hasta 90% sin condensación
• Instalación: armario
• EMC: EN 61326-1 (entorno industrial); Emisión de ruido Grupo 1 Clase B
• Protección: IP52 frontal, IP20 posterior
• Peso: 0,7 kg
