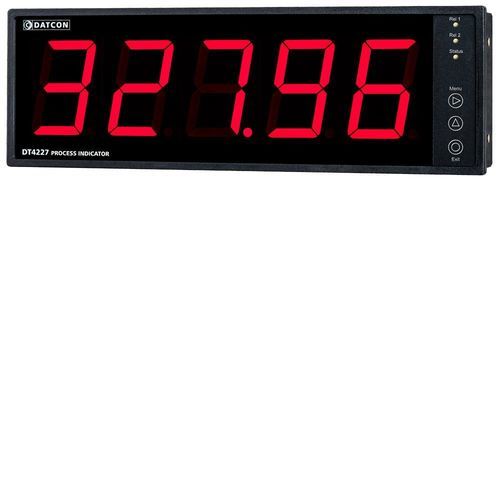

Indicador de proceso DT4227 UI

de corrientede tensión continuabucle de corriente

Características del producto

• Rangos de entrada analógica: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Visualización en unidades físicas con escalado definido por el usuario
• Gran display LED de 5 dígitos, altura de carácter 57 mm, brillo ajustable
• Alimentación 20 VDC para transmisores pasivos 4-20 mA (20 mA suministrados, 25 mA máx.)
• Dos salidas de relé programables (2 × SPST NO)
• Configuración mediante teclas frontales o puerto USB con software de configuración gratuito
• Versiones de alimentación: 24 VDC ±10% (DT4227 UI) o 230 V AC/DC ±10% (DT4227 UI PS)
• Instrumento de panel 288 × 96 mm, profundidad de instalación <80 mm, IP52 frontal / IP20 trasero

Descripción del producto
El indicador de proceso DT4227 UI convierte las señales analógicas de transductores de medida en lecturas escaladas en unidades físicas para montaje en armario. Cualquier rango de visualización puede asignarse al rango de señal de entrada seleccionado. El equipo dispone de una pantalla LED de 5 dígitos y 57 mm de altura legible a distancia, brillo ajustable y LEDs indicadores de estado de límite. Una salida de alimentación 20 VDC alimenta transmisores pasivos 4-20 mA. Dos salidas de relé programables proporcionan control de alarmas con modos seleccionables. La configuración se realiza mediante las tres teclas frontales o vía el puerto USB-mini y el software de configuración para una puesta en marcha rápida. Están disponibles dos opciones de alimentación para adaptarse a instalaciones DC y AC.

Especificaciones técnicas

• Seguridad: bornes de entrada/salida y alimentación separados (cumple MSZ EN 61010-1)
• Grado de contaminación: 2; Categoría de medida: II
• Características de entrada: corriente continua o tensión continua
• Rangos de medida: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Capacidad de sobrecarga: ±50 mA (corriente), ±200 V (tensión)
• Tiempos de medida: 12 / 60 / 100 / 200 / 300 / 500 ms
• Precisión: <0.05% (Ta = 23 °C ±2 °C)
• Dependencia térmica: ±25 ppm/°C (máx.)
• Salidas: 2 × contactos de relé SPST NO; tensión/corriente de conmutación 30 VDC/3 A o 240 VAC/3 A
• Alimentación transmisor: 20 VDC @ 20 mA (25 mA máx.)
• Pantalla: LED 5 dígitos (valores positivos 5 dígitos, negativos 4 dígitos), altura 57 mm
• Frecuencia de actualización: 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• Controles manuales: 3 teclas frontales; puerto de configuración: USB-mini (USB 3.0 recomendado)
• Consumo: 3 W (24 VDC); 5 VA / 3.5 W (230 V)
• Temp. funcionamiento: 0 a +60 °C (opcional -20 a +60 °C); Almacenaje: -25 a +70 °C; Humedad: 90% sin condensación
• Instalación: armario; Carcasa: instrumento de panel; Conexión: bornas de tornillo enchufables (cable máx. 2,5 mm²)
• Dimensiones (An×Al×F): 288 × 96 × 78 mm; Peso: 0,7 kg; Protección: IP52 frontal, IP20 trasera
• EMC: EN 61326-1 (inmunidad área industrial, emisión Grupo 1 Clase B)
