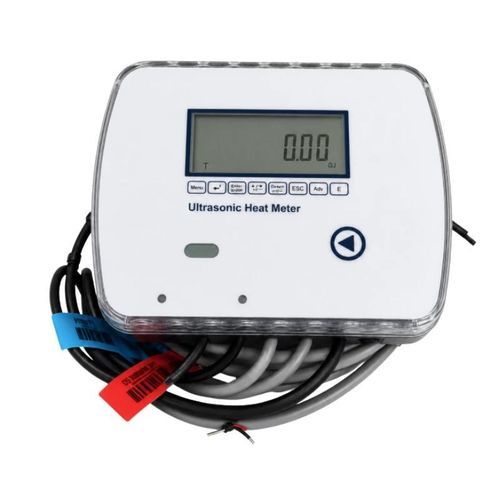

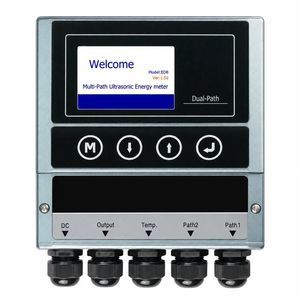

Contador de energía térmica por ultrasonidos BBUEM-P

GPRS4-20 mAModbus

Descripción del producto
El BBUEM-P mide la energía de calefacción y refrigeración en instalaciones de agua de DN15 a DN40. Combina la medición de caudal por ultrasonidos con sensores de resistencia PT1000 emparejados en las tuberías de suministro y retorno para calcular la energía acumulada. Instalación en línea con cuerpo en cobre o acero inoxidable. Interfaces estándar: infrarrojos, RS485 y M-Bus; opcionales: 4-20 mA, RF y GPRS. Compatible con funcionamiento prepago y opcional con válvula de control térmico.

Características clave

• Medición separada de energía de calefacción y refrigeración
• Instalación en línea para DN15–DN40
• Sensores de temperatura PT1000 emparejados (tolerancia 0,06 °C)
• Rango de medida R50 (Qp/Qi = 50)
• Sin piezas mecánicas giratorias
• Cuerpo en cobre o acero inoxidable; instalación horizontal o vertical
• Almacenamiento histórico de 18 meses
• Comunicaciones estándar infrarrojos, RS485 y M-Bus; opcionales 4-20 mA, RF, GPRS
• Admite funcionamiento prepago y válvula de control opcional

Especificaciones de caudal
Tamaño nominal | Caudal máximo Qs | Caudal permanente Qp | Caudal mínimo Qi
DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h
DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h
DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h

Especificaciones técnicas
Parámetro | Especificación
Medio medido | Agua o líquido homogéneo
Tamaños nominales | DN15, DN20, DN25, DN32, DN40
Precisión de medida del caudal | ±2%
Clase de precisión del contador de energía | Clase 2 o Clase 3
Rango de medida Qp/Qi | 50
Presión nominal | 1,6 MPa
Pérdida de presión | <0,015 MPa
Sensores de temperatura | Sensores PT1000 emparejados
Tolerancia de emparejamiento | 0,06 °C
Rango ΔT (calefacción) | 3 a 75 K
Rango ΔT (refrigeración) | 2 a 75 K
Resolución de temperatura | 0,01 °C
Material del cuerpo | Cobre o acero inoxidable
Grado de protección | IP65
Batería | Batería de litio 3,6 V; vida > 6 años
Almacenamiento de datos | 18 meses
Comunicaciones estándar | Infrarrojos, RS485, M-Bus
Comunicaciones opcionales | 4-20 mA, RF, GPRS
Protocolos | Modbus, CJ/T 188 o protocolo personalizado
Instalación | En línea sobre tubo de suministro o retorno; horizontal o vertical
Configuraciones opcionales | Funcionamiento prepago, monitorización remota, válvula de control térmico

Aplicaciones típicas

• Medición de calefacción en viviendas y bloques de apartamentos
• Facturación energética en pequeños edificios comerciales
• Medición de energía en fan-coils y derivaciones
• Submedición en sistemas de calefacción y refrigeración
• Proyectos de lectura remota y prepago

Modelo y datos técnicos

• Modelo: BBUEM-P
• Medio medido: Agua o líquido homogéneo
• Tamaños nominales: DN15, DN20, DN25, DN32, DN40
• Precisión de caudal: ±2%
• Clase de precisión de energía: Clase 2 o Clase 3
• Rango de medida (Qp/Qi): 50 (R50)
• Presión nominal: 1,6 MPa
• Pérdida de presión: <0,015 MPa
• Sensores de temperatura: PT1000 emparejados; tolerancia 0,06 °C
• Rangos de temperatura: Calefacción 3–75 K; Refrigeración 2–75 K
• Resolución de temperatura: 0,01 °C
• Cuerpo: Cobre o acero inoxidable
• Protección: IP65
• Alimentación: Batería litio 3,6 V; vida > 6 años
• Almacenamiento: 18 meses
• Comunicaciones: Infrarrojos, RS485, M-Bus; opcionales 4-20 mA, RF, GPRS
• Protocolos: Modbus, CJ/T 188 o personalizado
• Instalación: En línea en suministro o retorno; horizontal o vertical
• Opciones: Prepago, monitorización remota, válvula de control térmico
